Не смарт-часами едиными…

Вы знаете меня по обзорам спортивных смарт-гаджетов на видео-канале Prostobzor и сайте ProstObzor.com.

Но жизнь проходит не только со спортивными часами и в тренировках.

Поэтому я решил протестировать новую для меня модель портативного беспроводного эхолота Deeper PRO+.

Этот обзор растянулся почти на пол года.

Мне хотелось протестировать данный прибор и летом и осенью — половить с берега, с лодки.

Также хотелось испробовать гаджет зимой — испытать работу эхолота на льду при  отрицательной температуры.

Эхолот или Сонар — это прибор, который устанавливается на движущихся объектах. Обычно это лодка рыболова.

SOund NAvigation Ranging означает с перевода с английского «Звук, Навигация, Определение расстояния».

Как же работает эхолот или сонар?

Как работает эхолот

Данный прибор позволяет получать картину дна, видит плотность грунта, размер и количество рыбы а также другие предметы с помощью отправленных и полученных отражённых сигналов, которые отражаются от предметов (растительность, коряги).

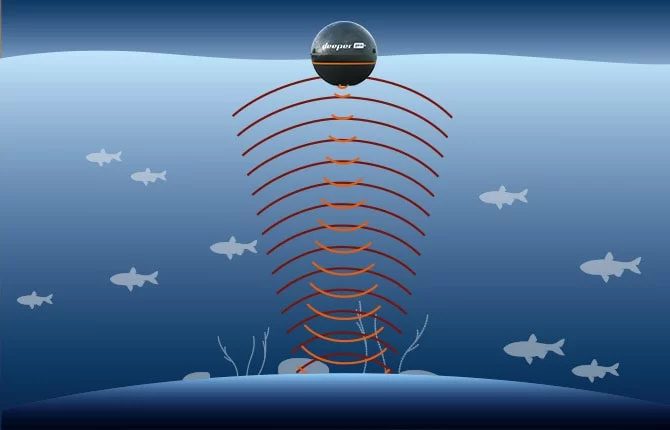

Схема работы эхолота Deeper PRO+Когда я в первый раз услышал словосочетание эхолот или сонар для рыбалки — мне уже мерещился здоровенный ящик с экранами и кучей ручек и лампочек. Прямо как в военных фильмах про подводные лодки 🙂

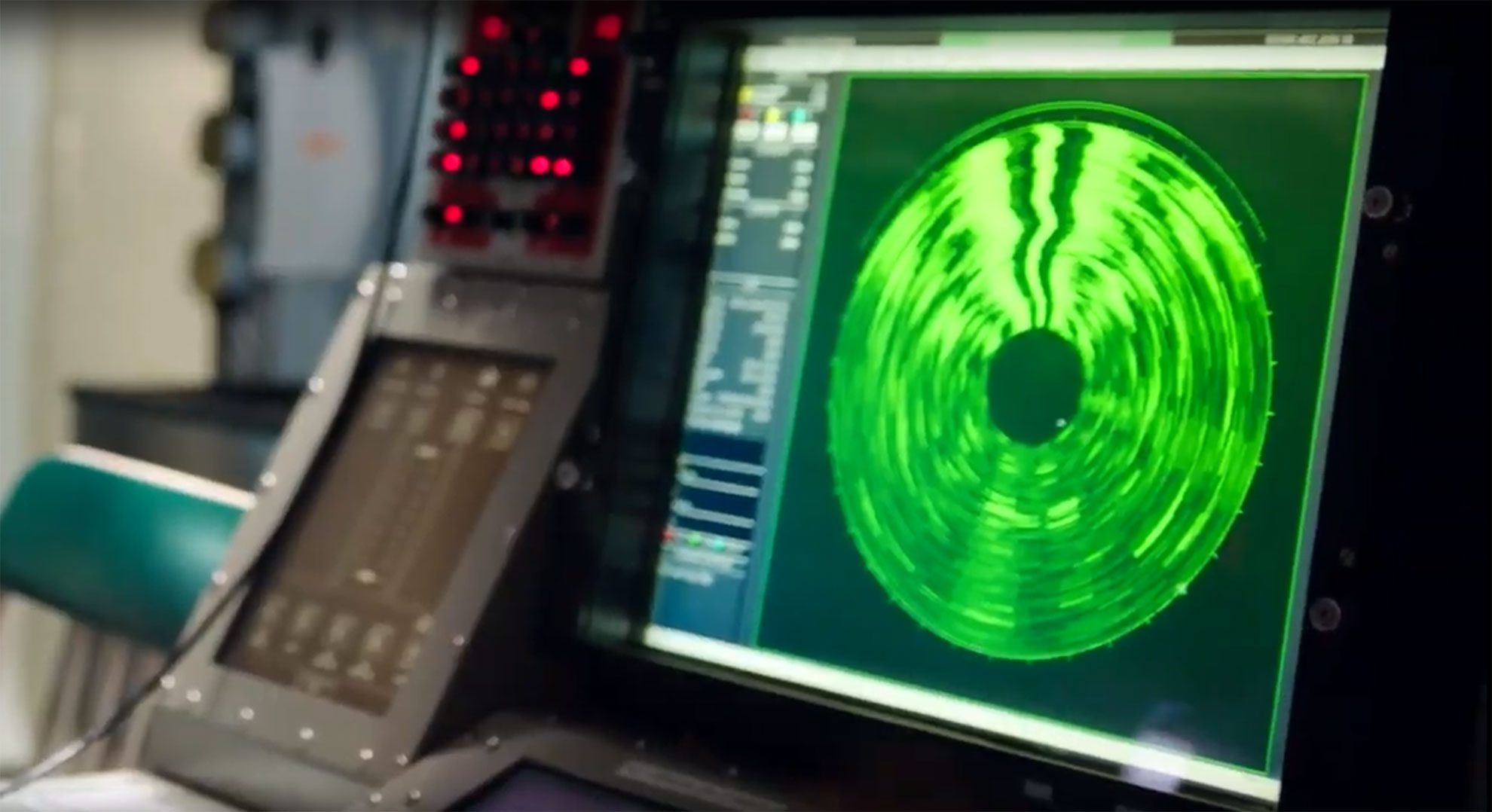

Как работает сонар на подводных лодках

Оказалось все довольно просто.

Все что вам нужно, это мобильный телефон, специальный передатчик-приёмник, который выполнен в виде шара весом 100 грамм. И собственно рыболов с удочкой 🙂

Обзор эхолота для рыбалки Deeper PRO+

И самое приятное, что теперь я смог увидеть не только рыбу и её количество, но и создавать карту глубин нужного водоёма с определением типа дна, записывать рыбные места с помощью GPS и хранить данные в своей истории.

Пример карты для эхолта Deeper PRO+

Более того, причём не всегда для этого нужно брать лодку!

И эта маленькая штука может работать не только для летней, но и для зимней рыбалки.

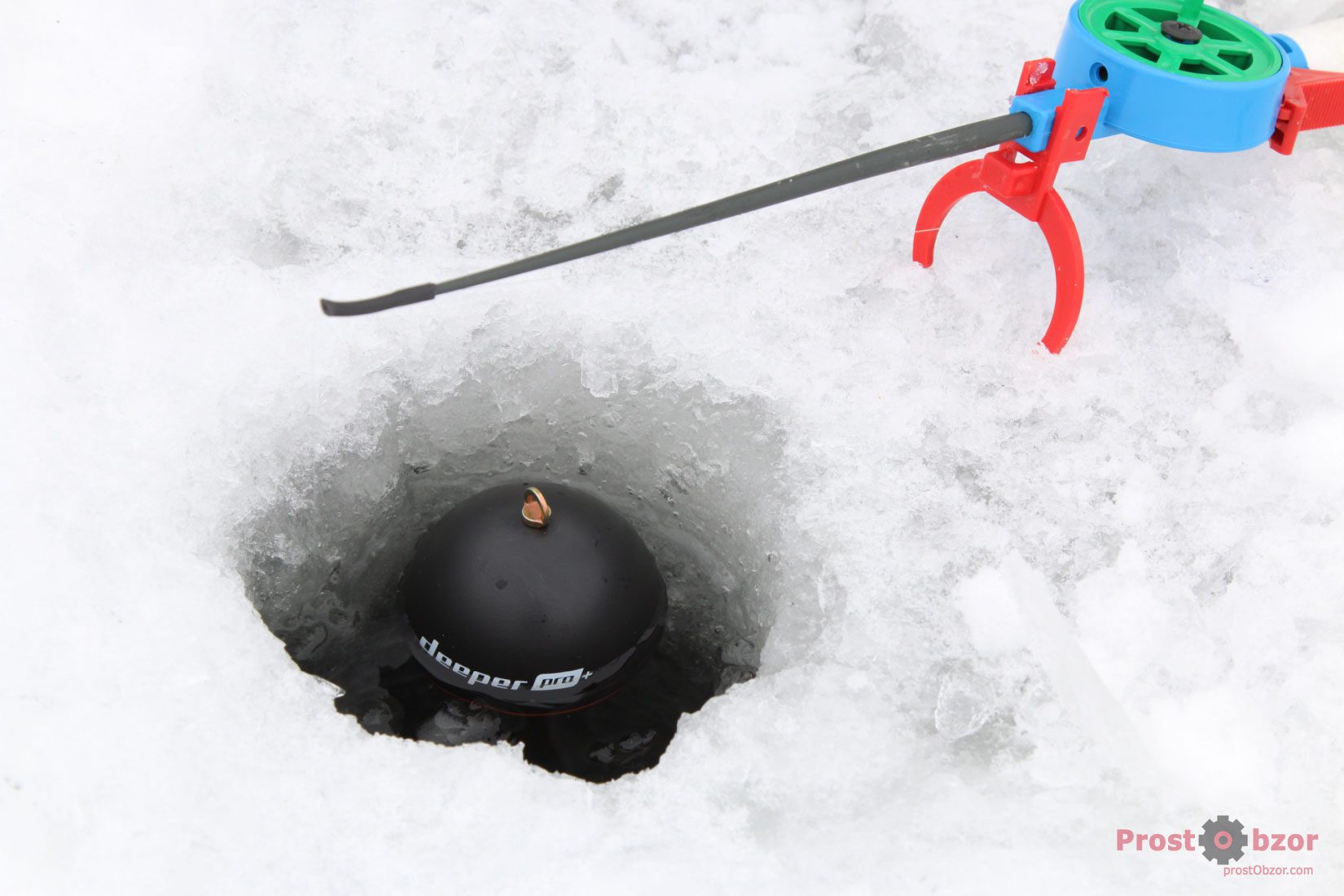

Зимняя рыбалка с эхолотом Deeper PRO+

В общем, на мой взгляд, вещь полезная для прогрессивного рыболова.

Хотел бы ещё раз поблагодарить моих надёжных друзей компанию Навионика, за возможность стать продвинутым рыболовом с помощью беспроводного эхолота Deeper PRO+!

ООО «Навионика»Итак, давайте продолжим наше знакомство.

ЦЕНА.

Цена данной модели около 310 дол.

Можно конечно ещё взять модель подешевле — Deeper PRO.

Но в этом приборе нет встроенного GPS, а данные по картах создаются через GPS модуль вашего телефона.

Я бы все же рекомендовал бы брать именно PRO+ версию.

Распаковка.

Сама коробка эхолота на каждой стороне содержит детальную спецификацию по прибору.

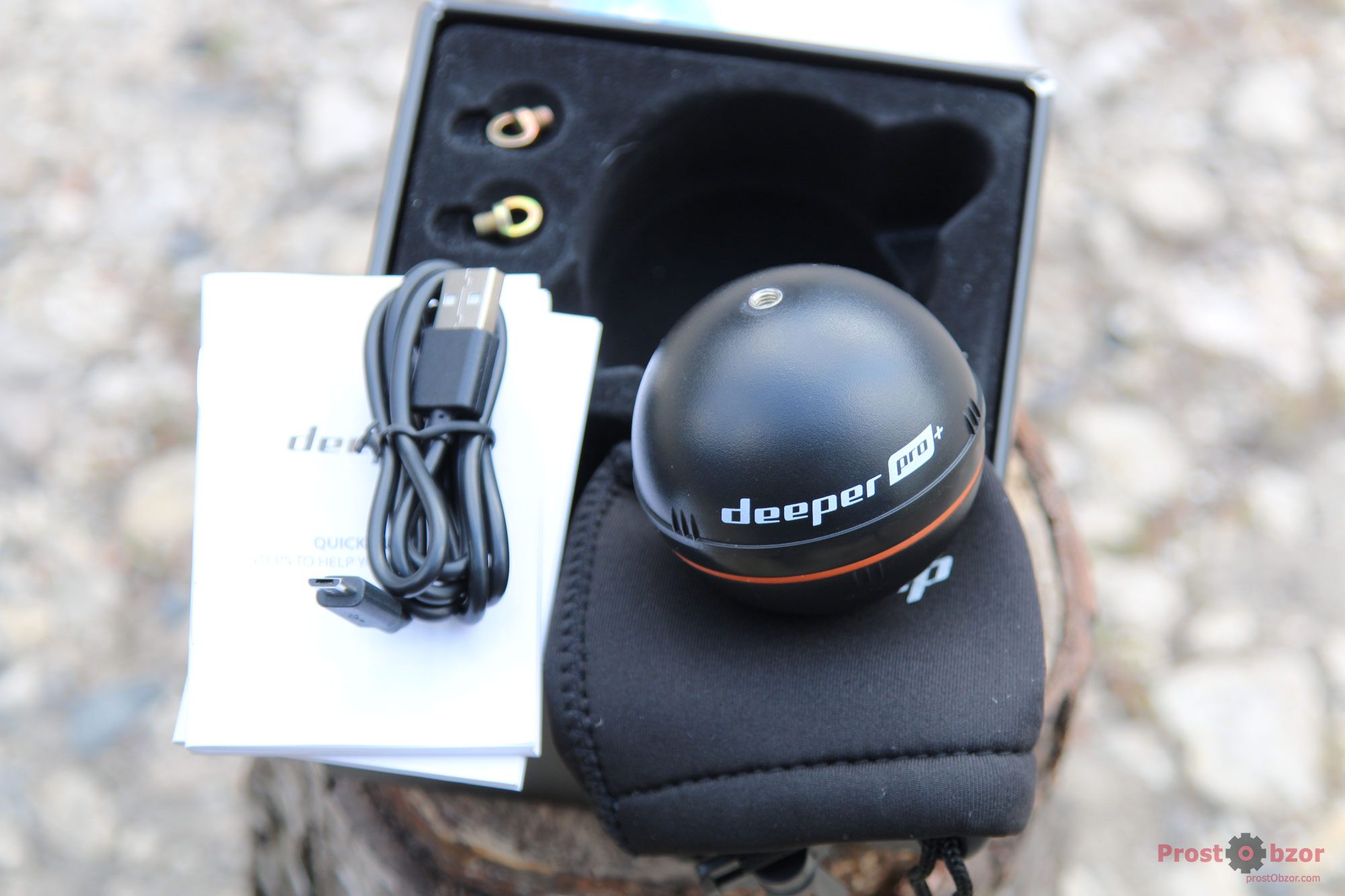

Распаковка эхолота Deeper PRO+

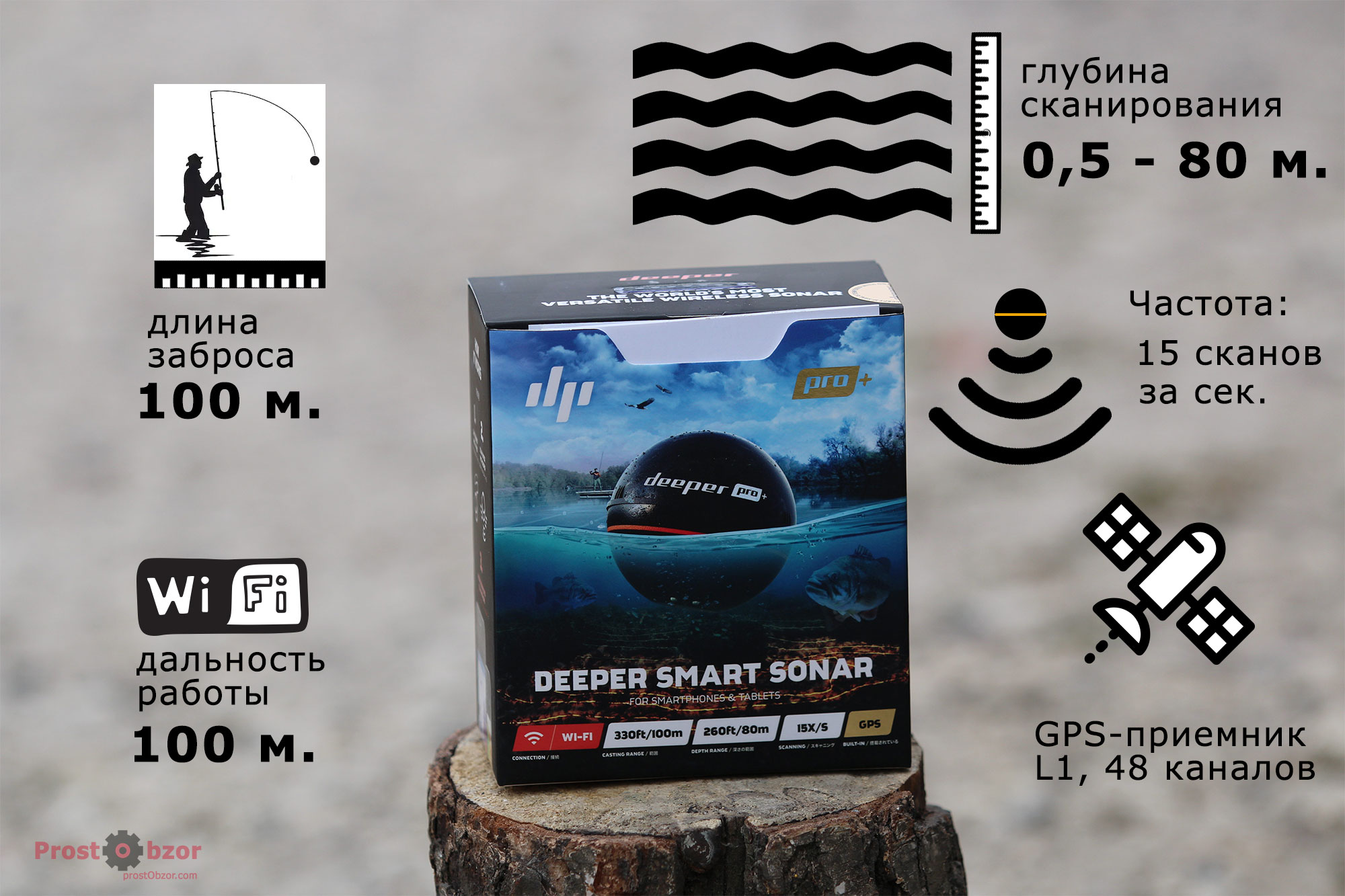

На передней стороне упаковки, что здесь есть поддержка Wi-Fi, дальность передачи на 100 метров, сканирование на глубину 80 метров и есть GPS.

Коробка эхолота Deeper PRO+

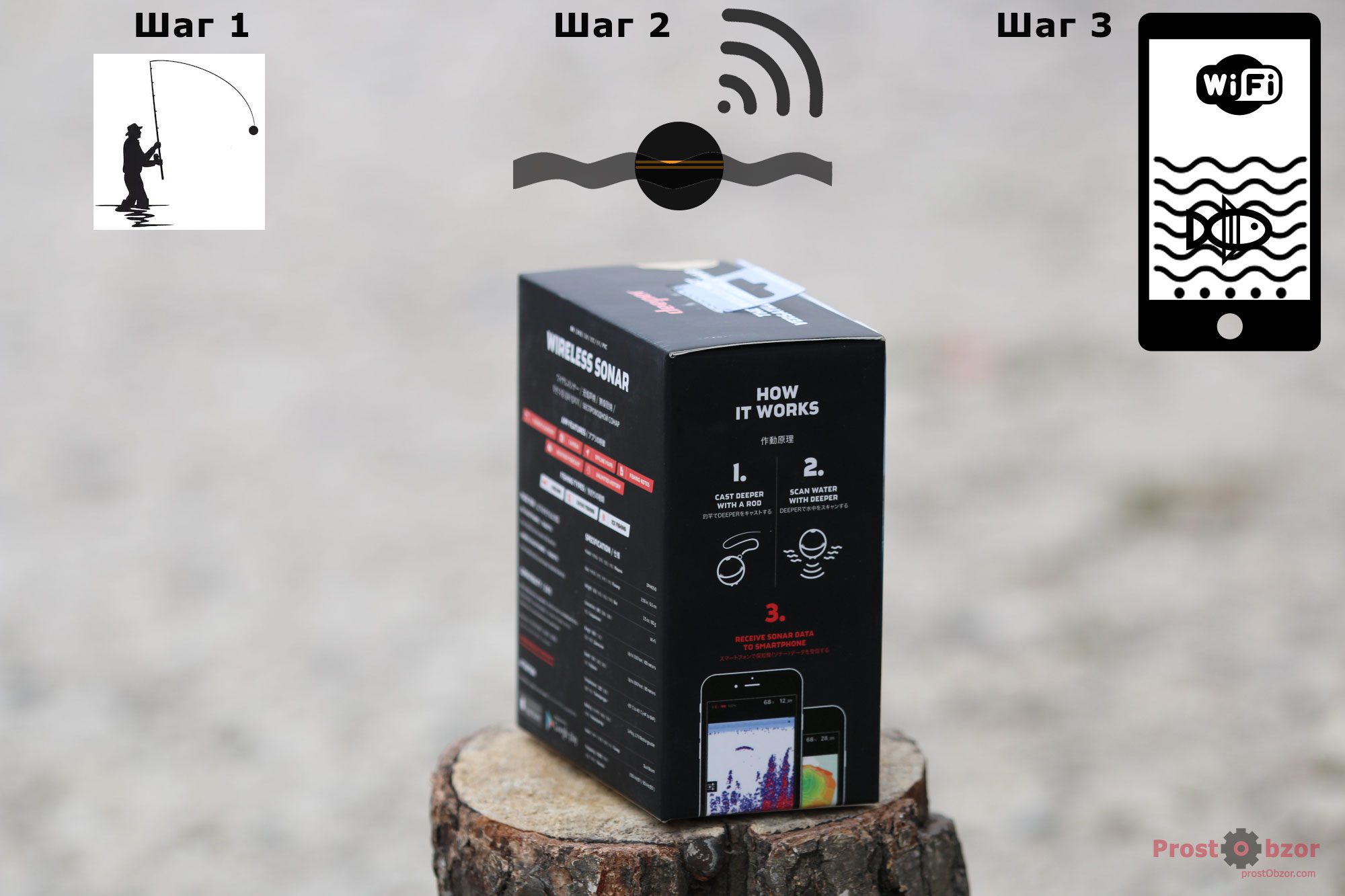

На торце вы увидите инструкцию как нужно работать с эхолотом.

  1. Закинуть прибор с помощью удочки.
  2. Сканировать воду эхолотом.
  3. Получить данные на телефон.

Все чётко и понятно. 🙂

Коробка эхолота Deeper PRO+ вид с боку

С другого торца коробки:

Указывается содержимое поставки.

  • Это сам эхолот;
  • Крепёжные болты, их в комплекте 2 штуки;
  • USB кабель;
  • Неопреновый чехол для прибора.

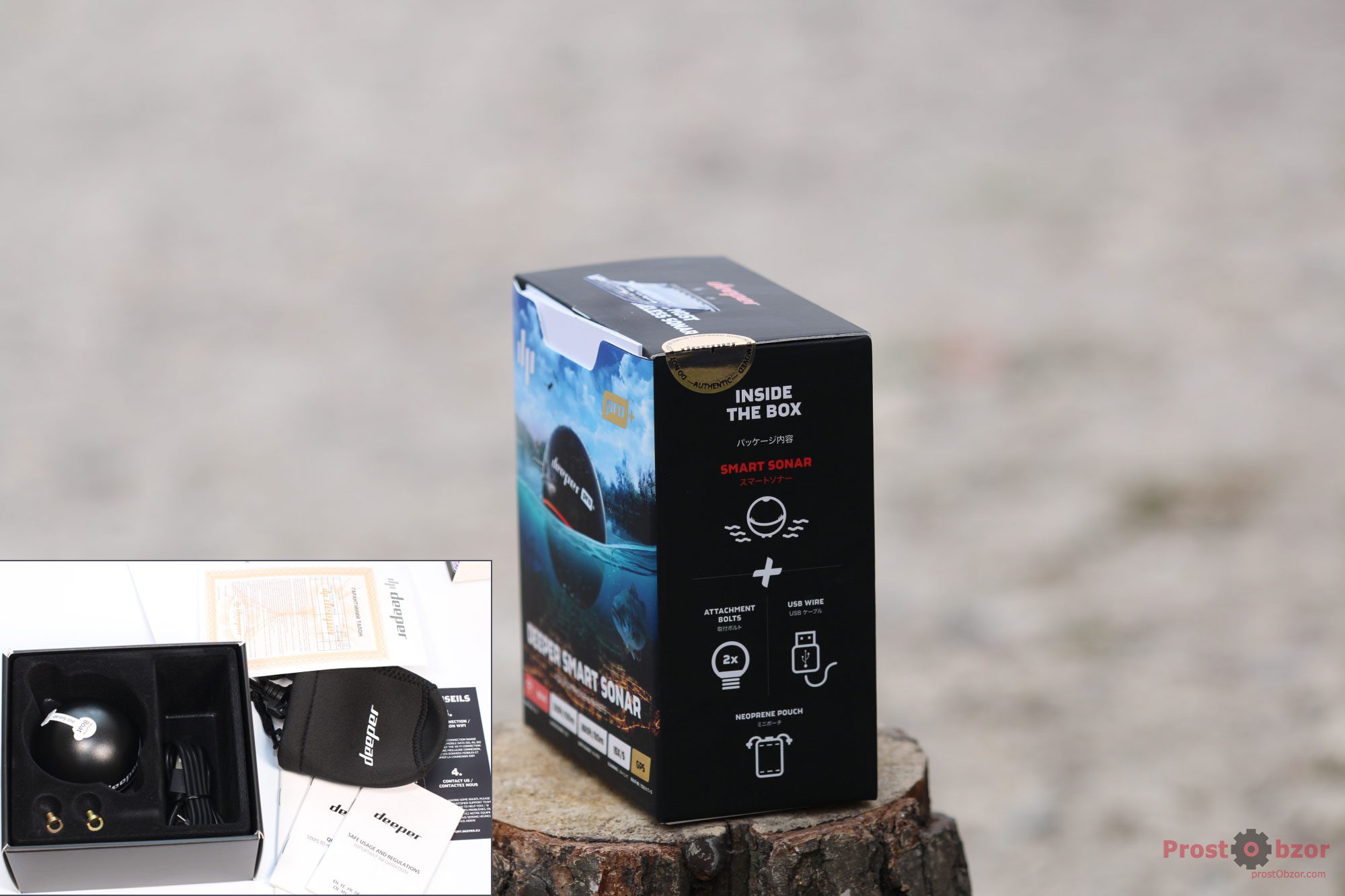

Коробка эхолота Deeper PRO+  - комплектация

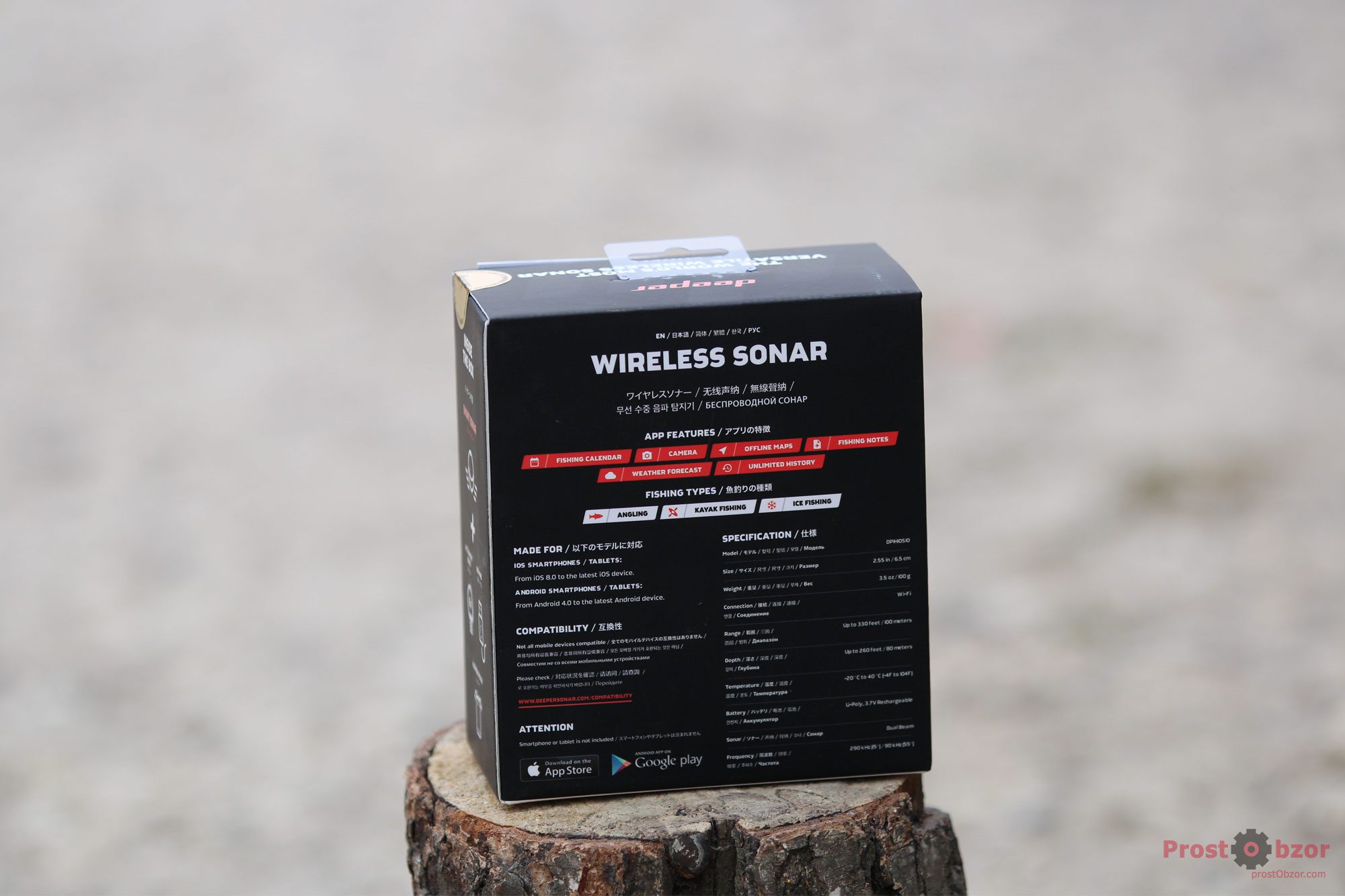

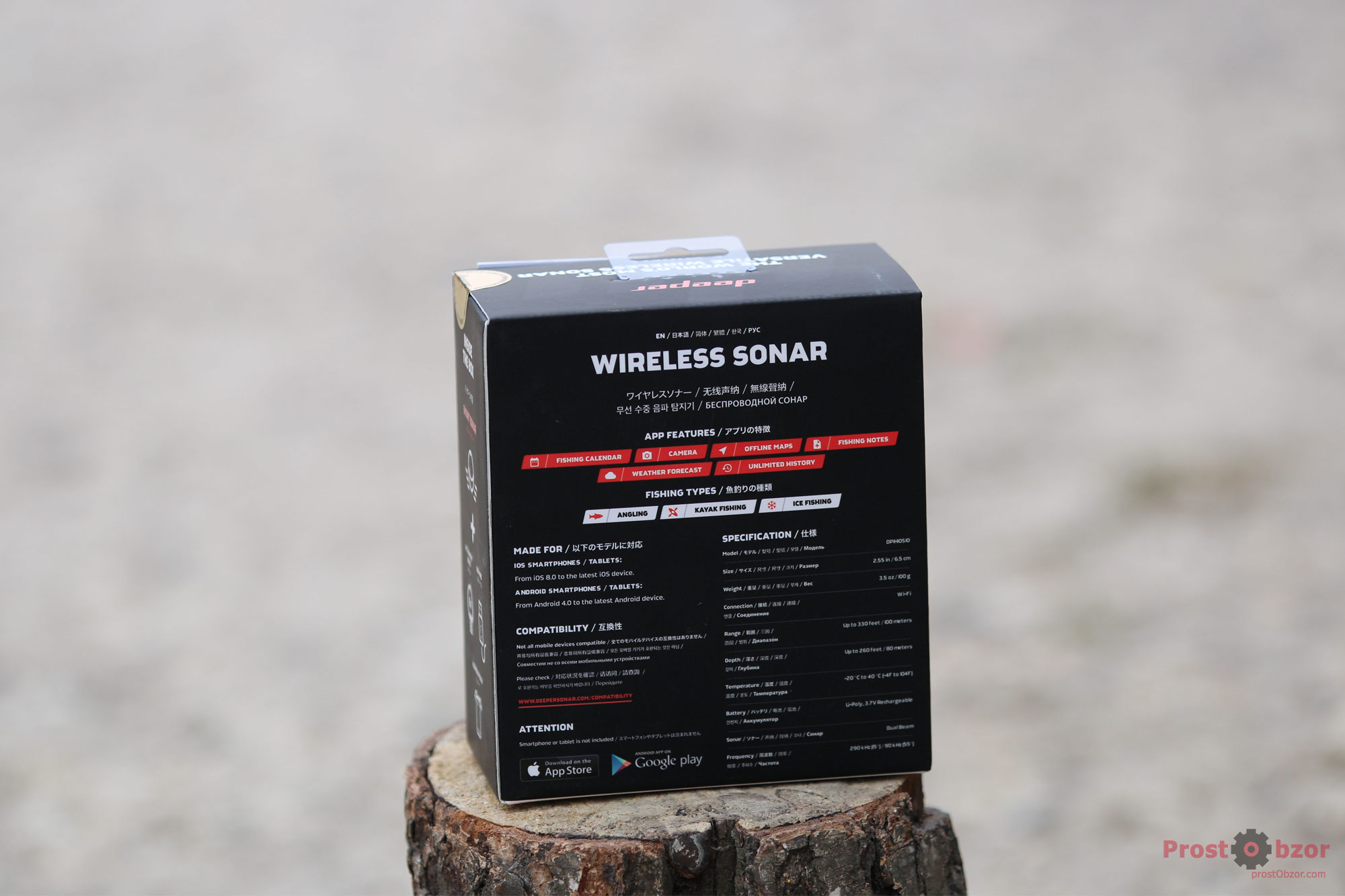

На задней стороне коробки:

Полная спецификация прибора.

Коробка эхолота Deeper PRO+  - детальная спецификация

После прочитанного ранее для меня было критичным следующие моменты:

Температурный режим:

Можно ли использовать эхолот для летней и зимней рыбалке?

Да, можно!

Температура работы от -20 до +40 градусов.

Подтверждаю — зимой прибор работал без каких-либо проблем на льду!

Что с аккумулятором?

Аккумулятор литий-полимерный, 850 mAh на 3,7 В.

Прибор заряжается через USB кабель.

Аккумулятор эхолота Deeper PRO+

На сколько хватает аккумулятора для постоянной работы прибора?

На детальном режиме, большая глубина — на узком луче (90 kHz) — около 5,5 часов

На обзорном режиме, малая вода — на широком луче (290 kHz) — около 6 часов.

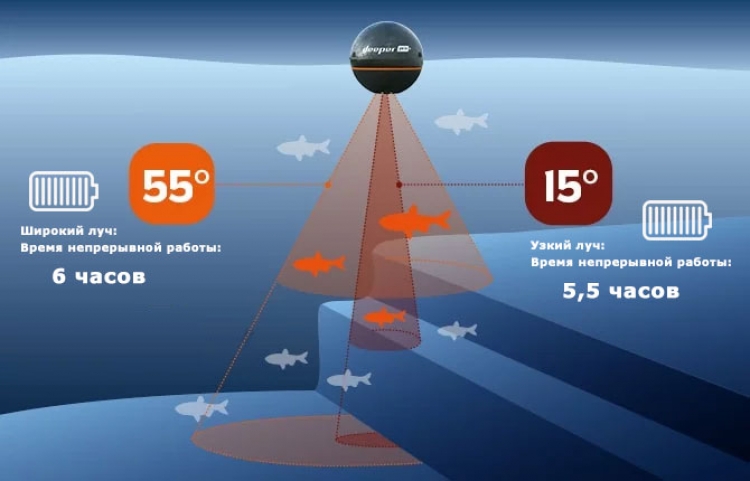

Время работы аккумулятора сонара Deeper PRO+

Для чего нужны режимы узкий луч и широкий я расскажу чуть дальше в моем обзоре.

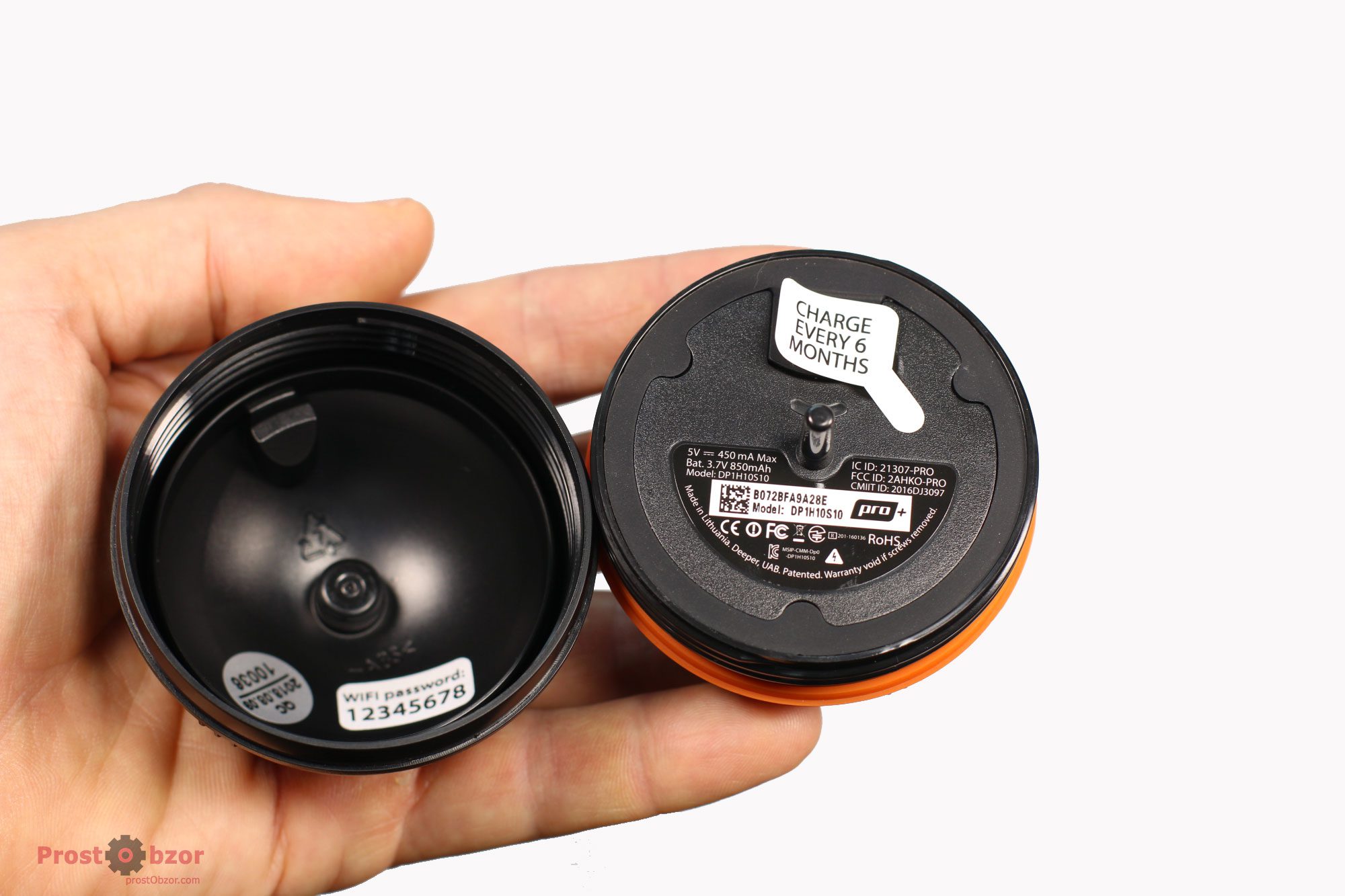

Производитель рекомендует заряжать аккумулятор каждые 6 месяцев если прибор не используется.

Поддержка аккумулятора Deeper PRO+ - заряд через 6 мес.

Это нужно делать для того, чтобы ваш аккумулятор был в рабочем состоянии и не утратил свои свойства.

Корпус

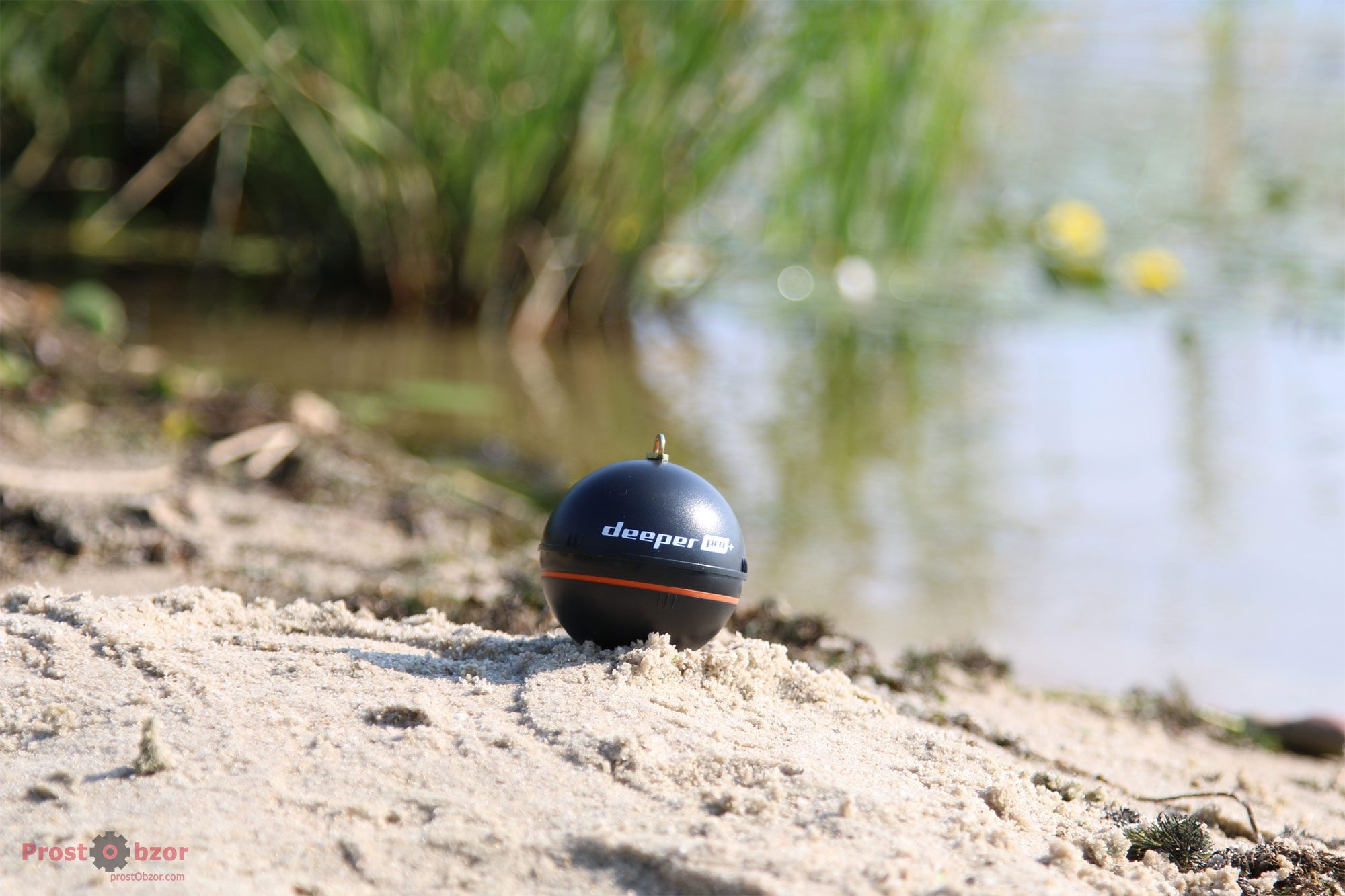

В коробке упакован сам эхолот в форме чёрного шара.

По фото на коробке я представлял себе его размером с футбольный мяч. Но реально размеры его очень маленькие. Сам прибор уместился на моей ладони.

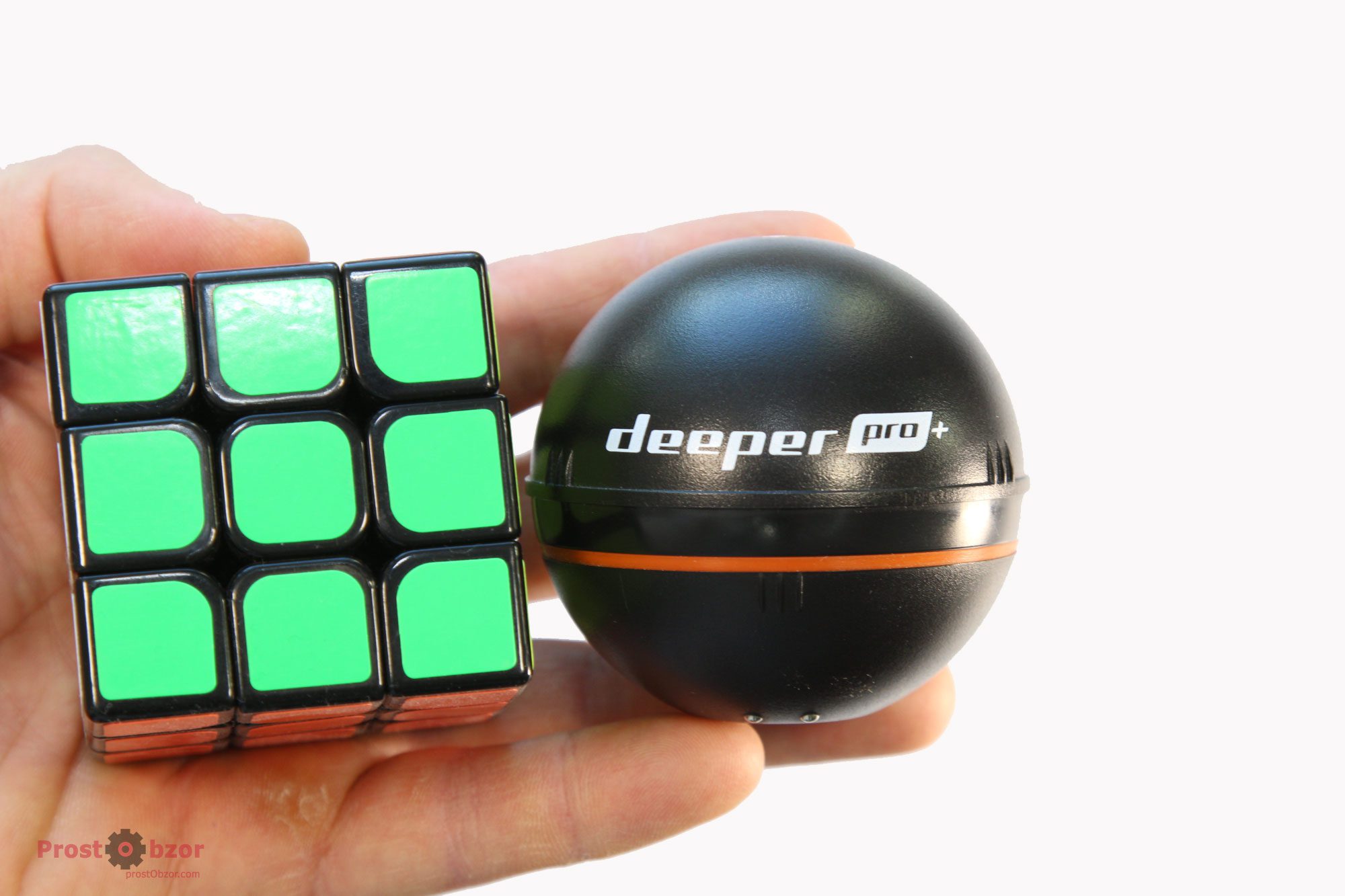

Сравнение размера эхолота Deeper PRO+

Размеры корпуса почти совпадают с размерами теннисного мяча или меньше кубика Рубика.

Материал корпуса — ударопрочный ABS пластик.

А теперь соберитесь с силами и попробуйте прочитать что это за такой материал.

Цитирую Википедию: «акрилонитрилбутадиенстирол — ударопрочная техническая термопластическая смола на основе сополимера акрилонитрила с бутадиеном и стиролом». 🙂

В общем кратко скажу — пластмасса хорошая, качественная. Корпус устройства за пол года с честью выдержал все испытания водой, льдом, травой, забросами. Царапин и трещин на корпусу не обнаружил!

Сам корпус состоит из двух раскрывающихся полусфер.

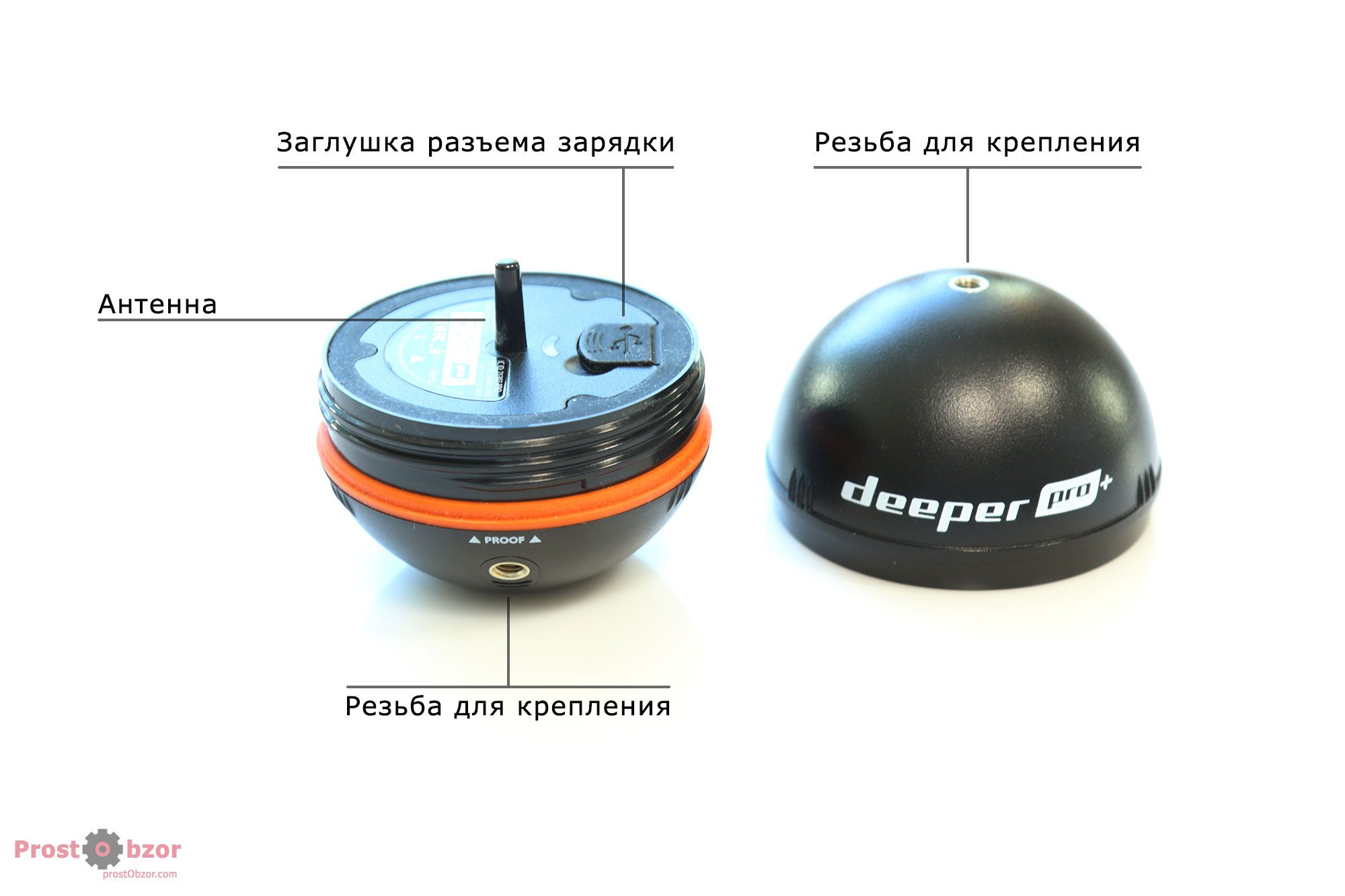

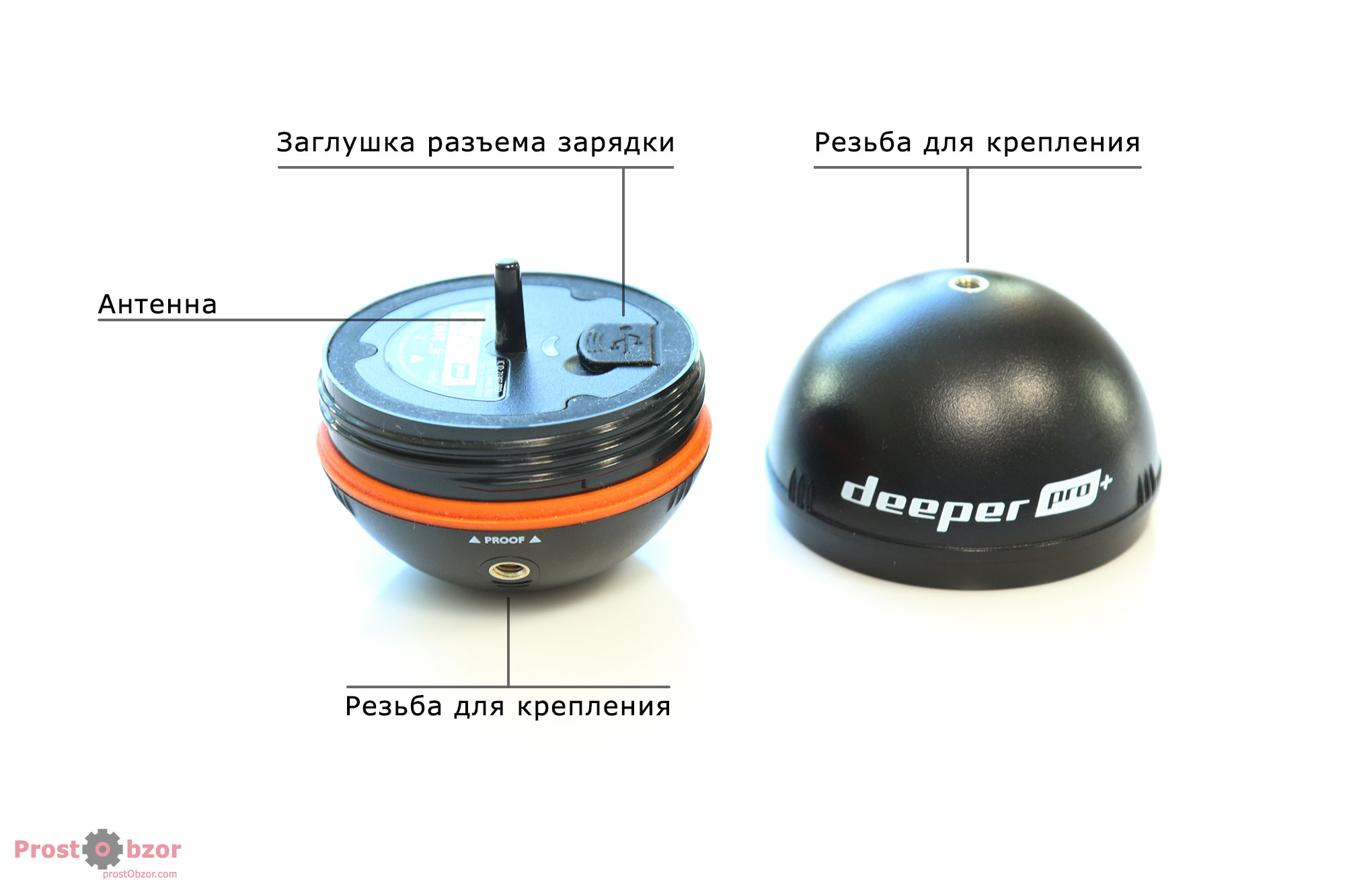

2 части эхолота Deeper PRO+

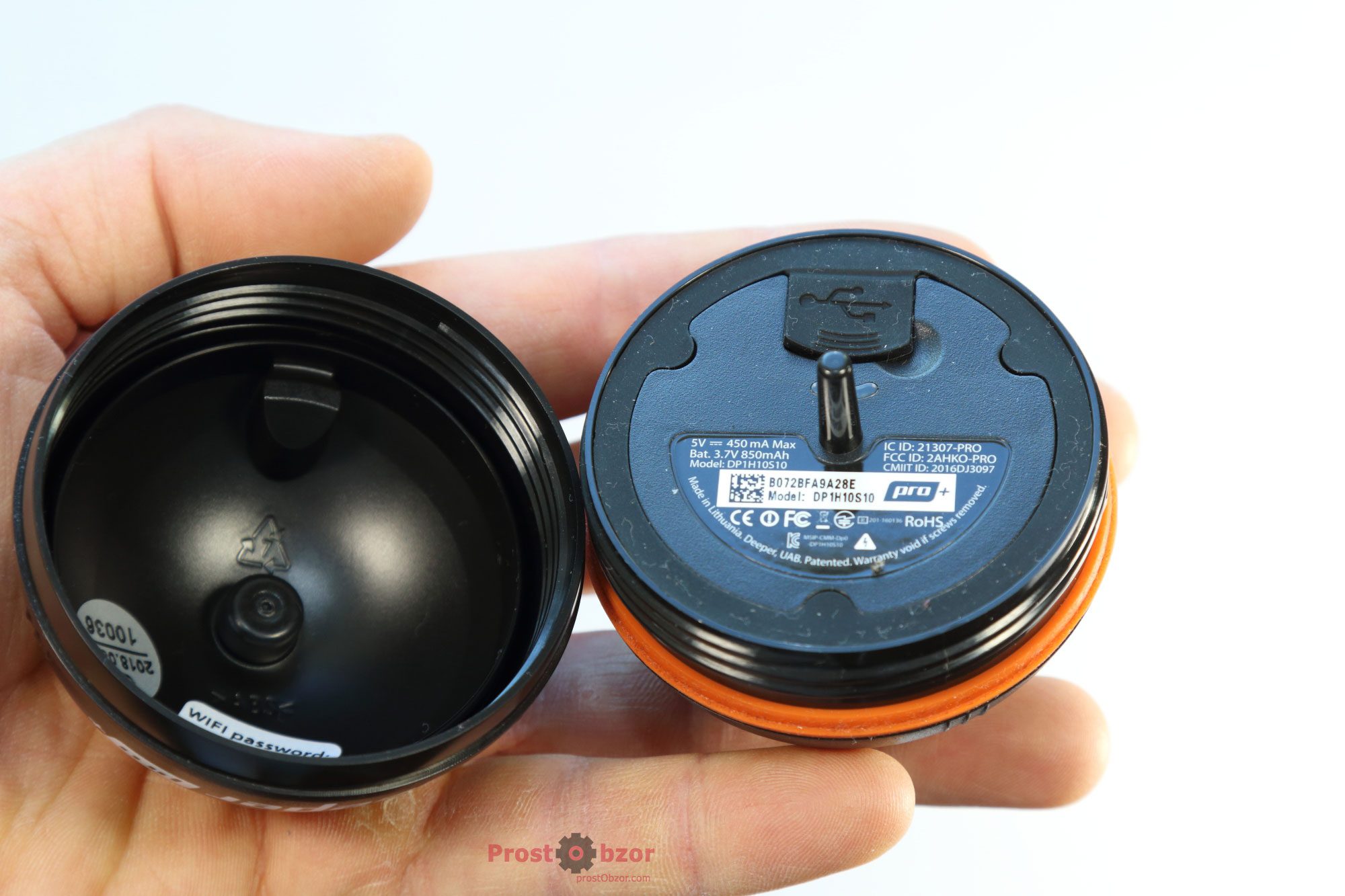

Верхняя полусфера — это защита передающей антенны.

Верхняя крышка эхолота Deeper PRO+

Кстати, среди аксессуаров можно менять верхнюю крышку на прозрачную, если вы хотите получить подсветку эхолота для ночной рыбалки.

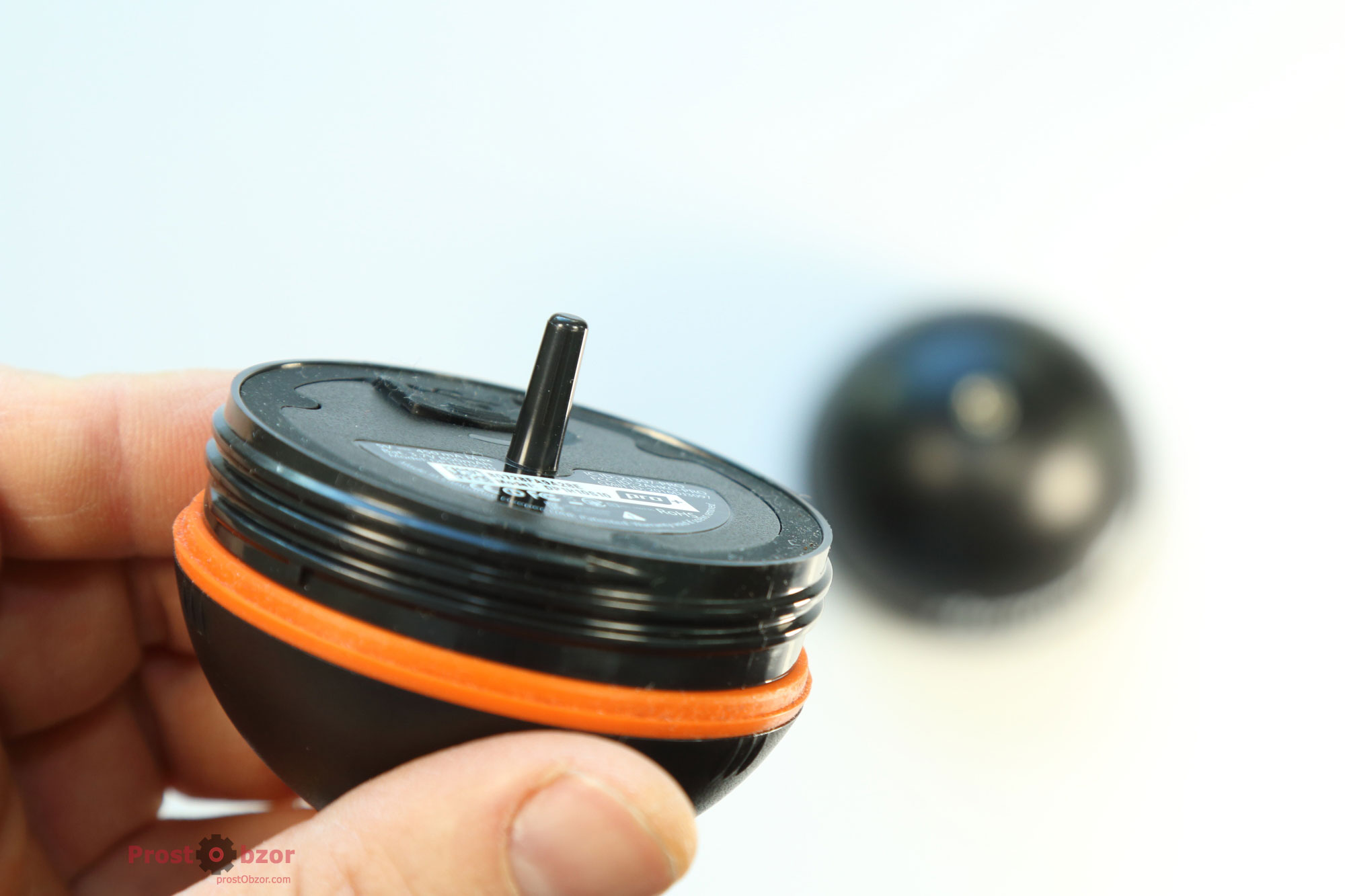

Крышка для ночной рыбалки Deeper PRO+Нижняя полусфера — это базовый блок эхолота (передатчик и приёмник) с антенной. В нем находится вся начинка.

Передающая площадка эхолота Deeper PRO+

Соединяют 2 полусферы с помощью плотного прорезиненного резьбового соединения.

Если вы правильно соединили 2 части прибора надписи “Water” и “Proof” должна собраться вместе в одном месте.

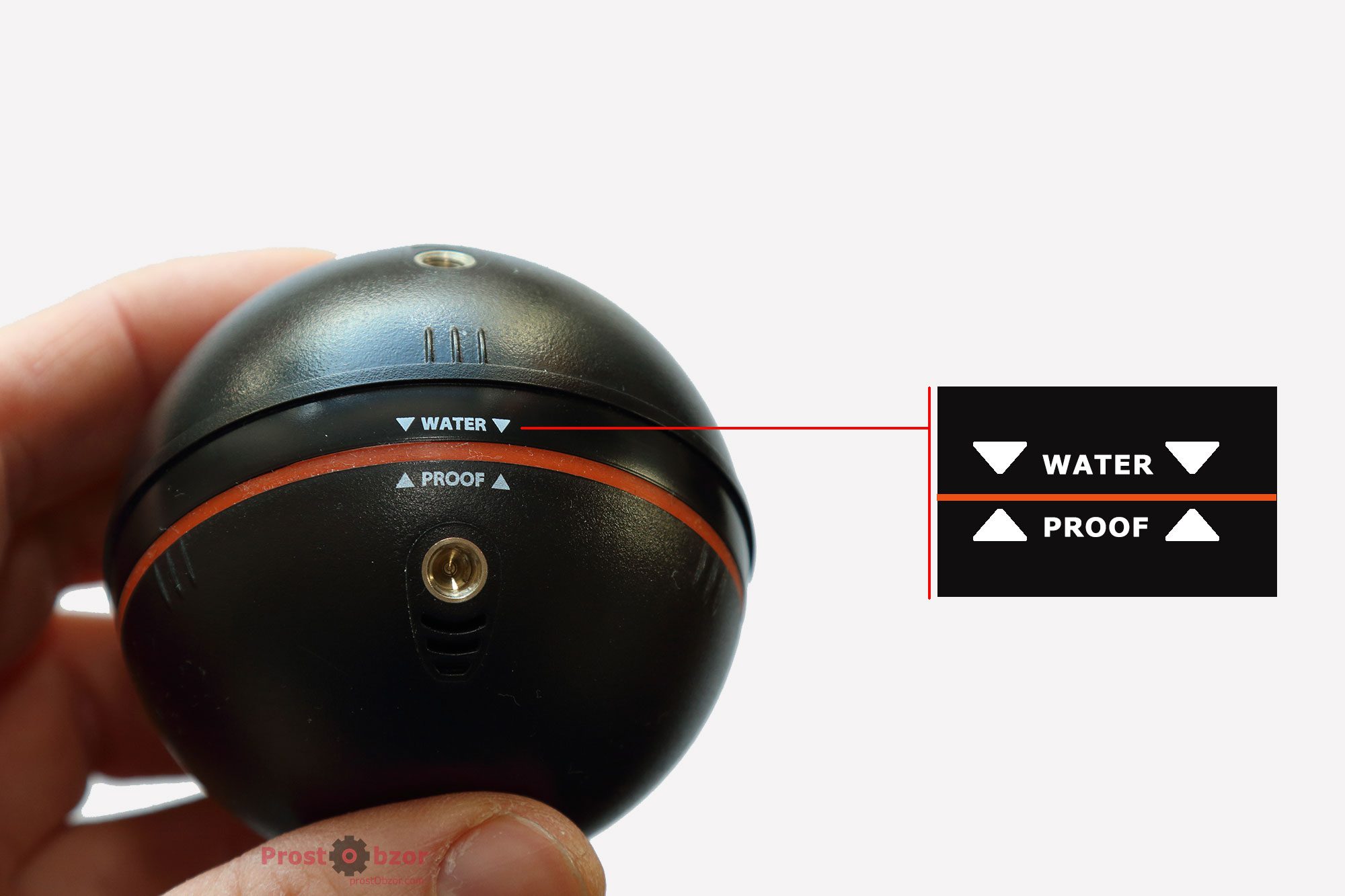

Водонепроницаемая метка сфер эхолота Deeper PRO+

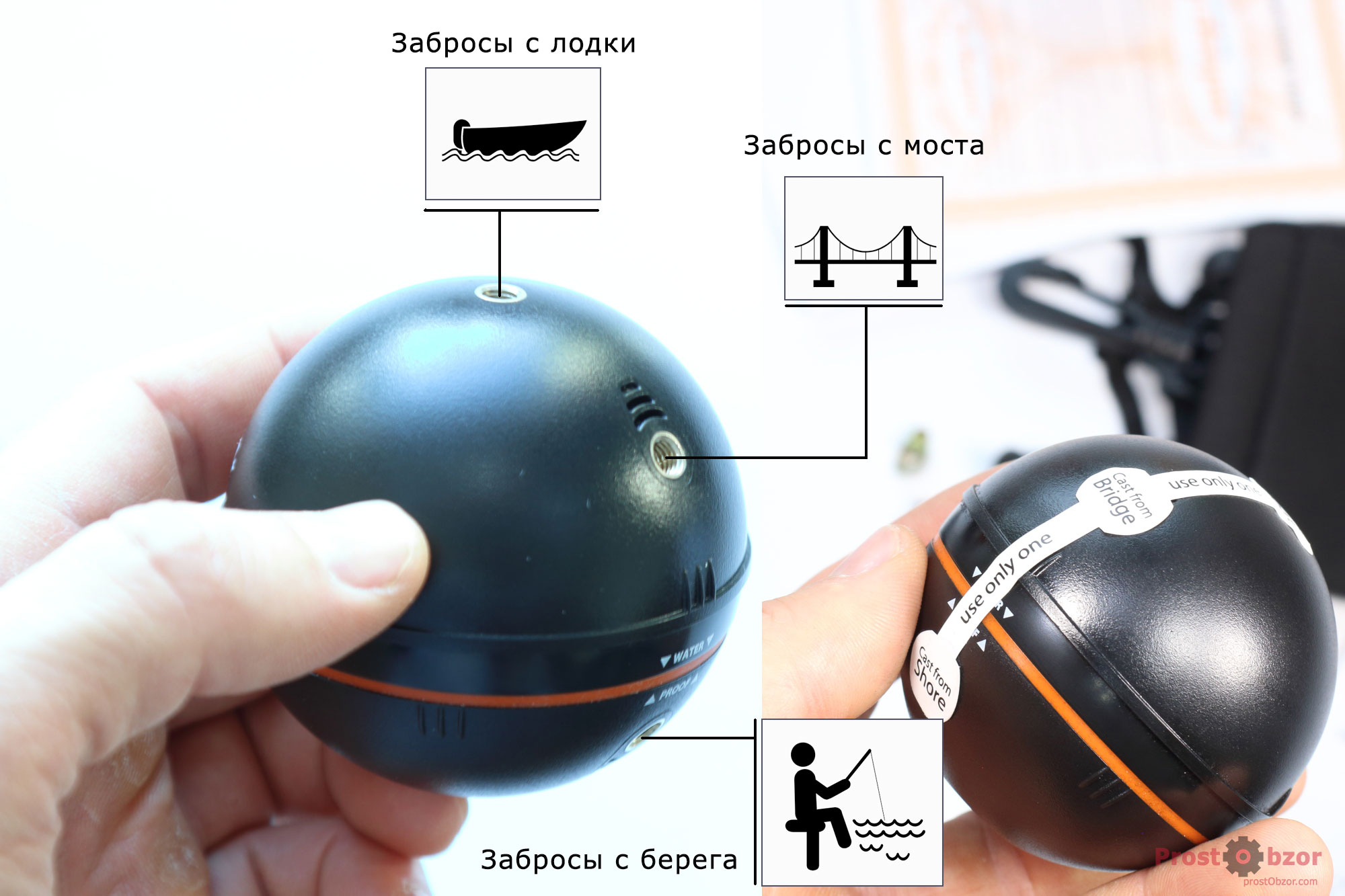

Сбоку на корпусе находится 3 резьбовых отверстия. Одно отверстие для крепления при забросе с моста, одно отверстие при забросе с берега, и ещё одно отверстие для крепления для фиксации эхолота с лодки, держателем.

Места крепления эхолота Deeper PRO+ для заброса

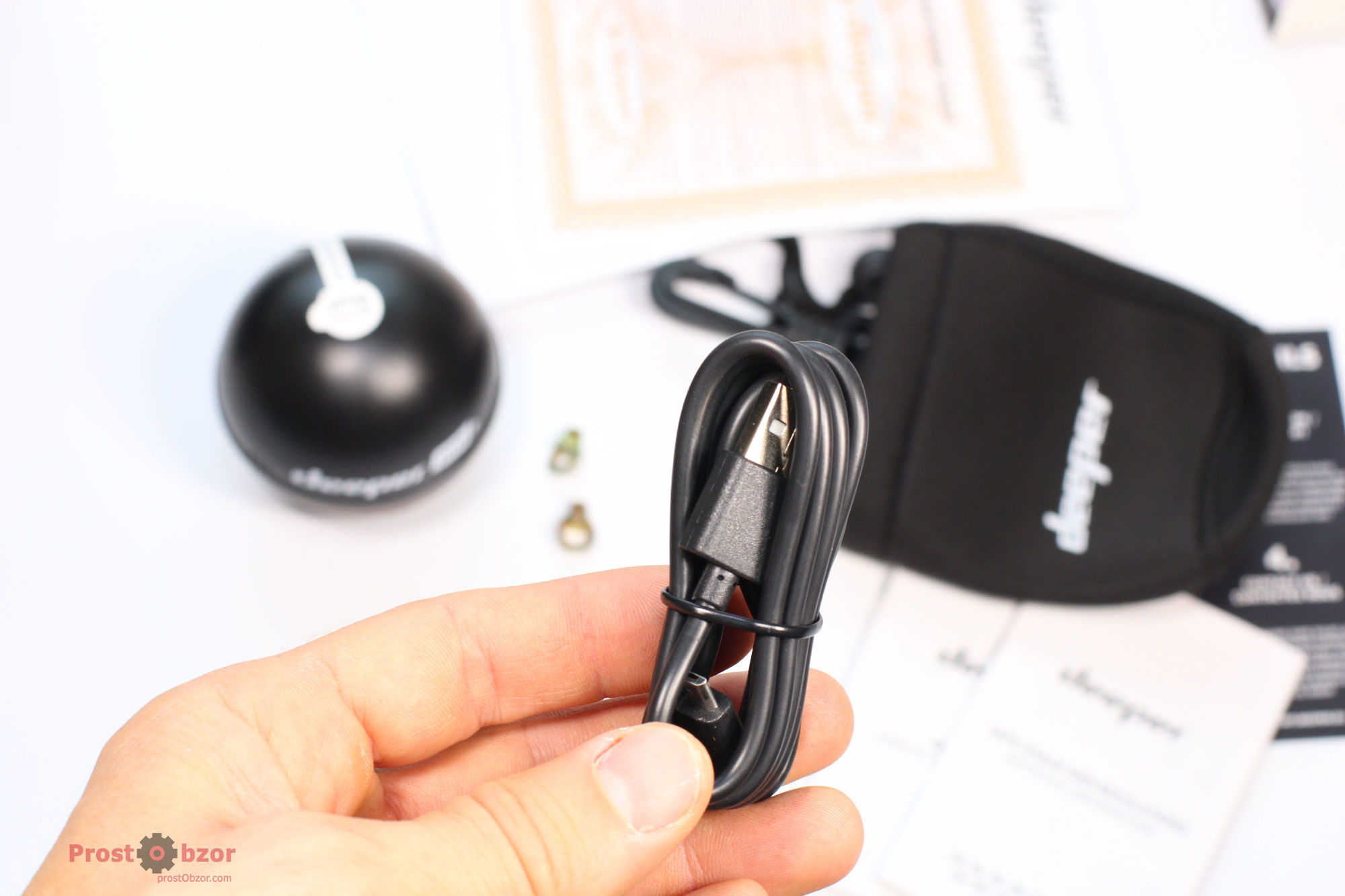

Micro-USB кабель в комплекте используется для зарядки эхолота.

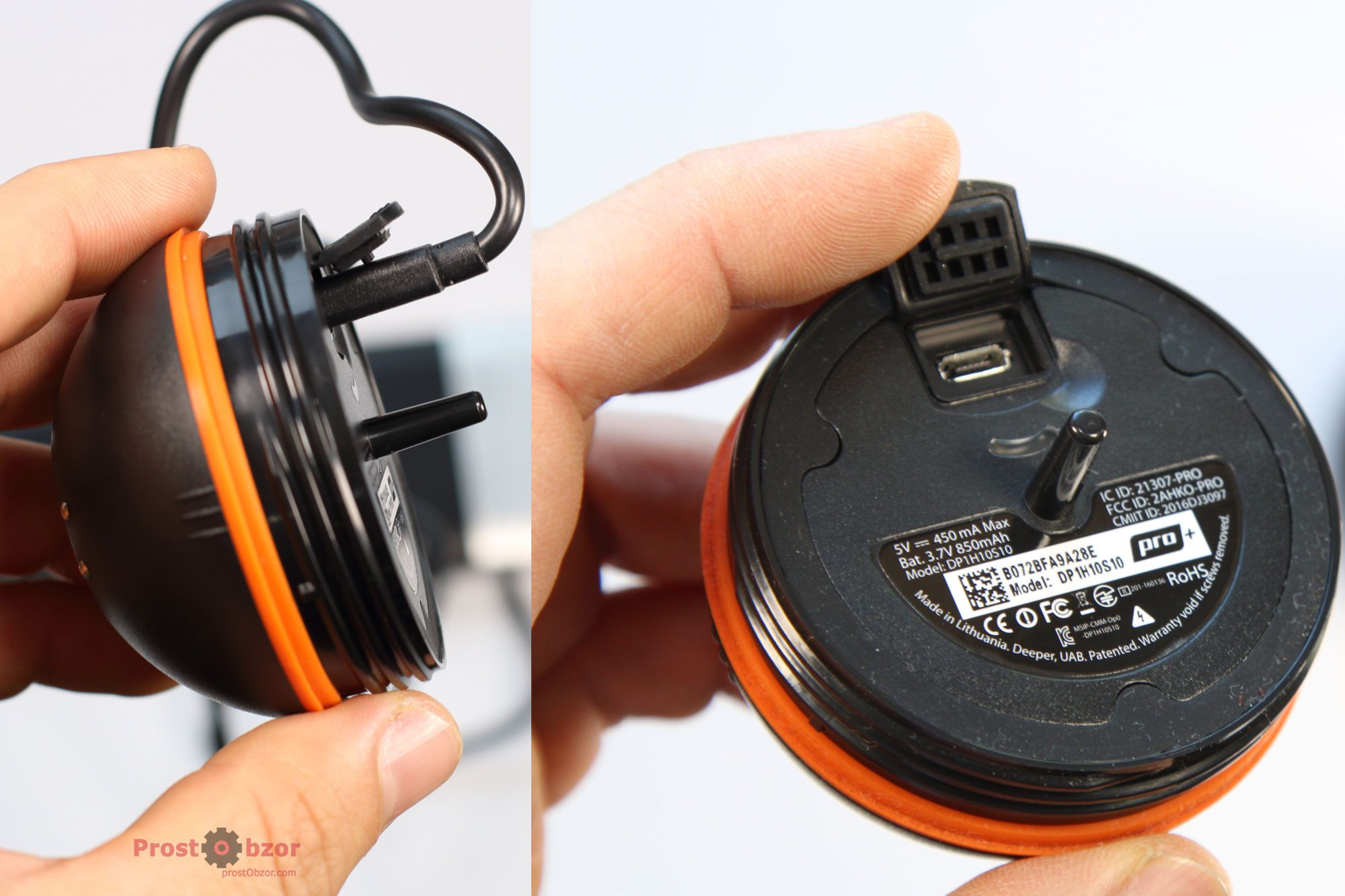

USB кабель для зарядки эхолота Deeper PRO +

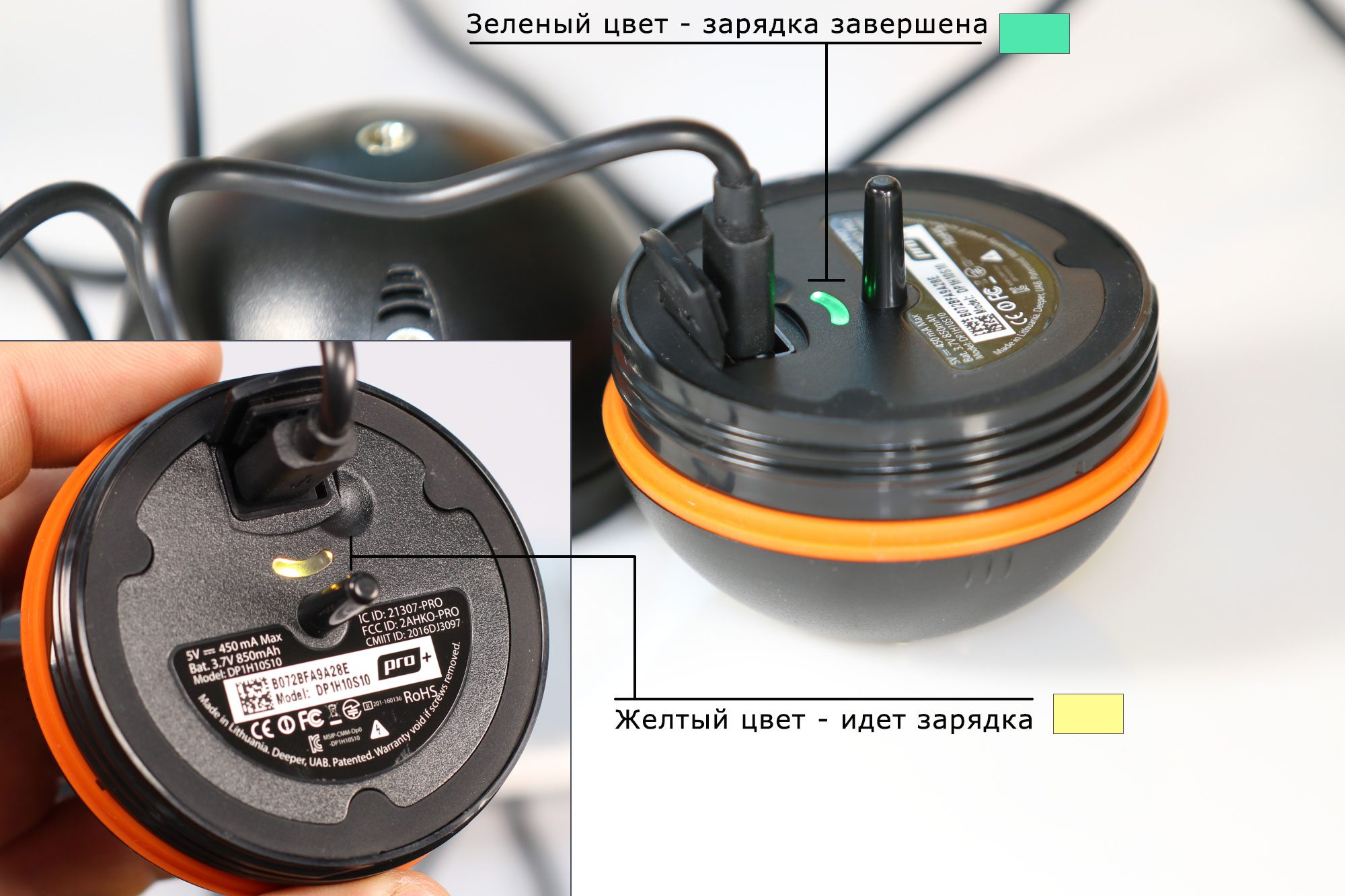

Зарядка может идти от порта USB или через преобразователь 220В — USB. Пока горит жёлтый индикатор — эхолот заряжается. Как только цвет индикатора измениться на зелёный — зарядка закончена.

Режимы заряда эхолота Deeper PRO+

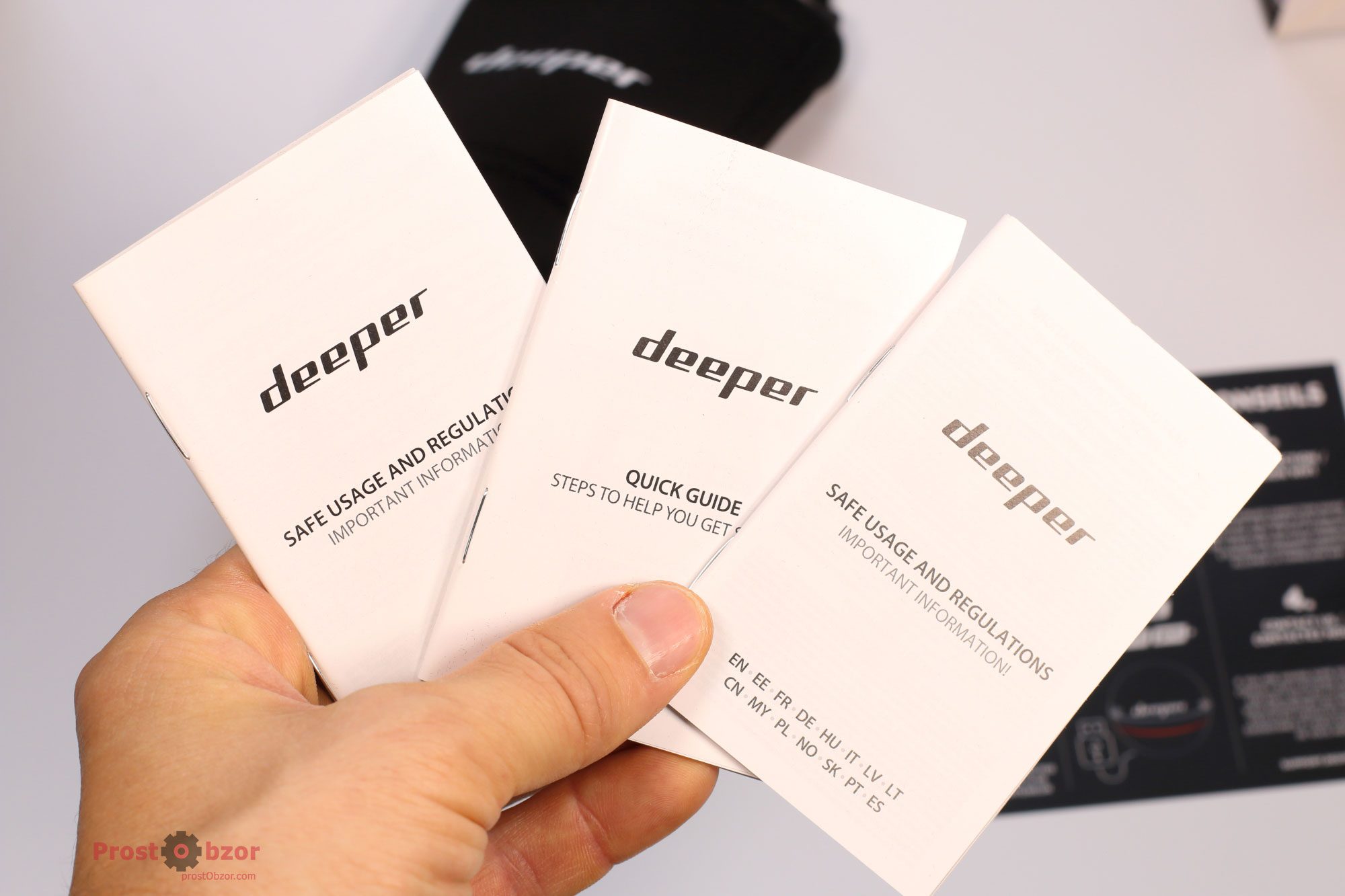

Инструкции.

В комплекте идут бумажные инструкции на большинстве Европейских языков и гарантийный талон. Мне было более удобнее скачать PDF инструкцию и использовать её для ознакомления. Вы можете скачать её ниже.

Справочные руководства по работе с Deeper PRO +

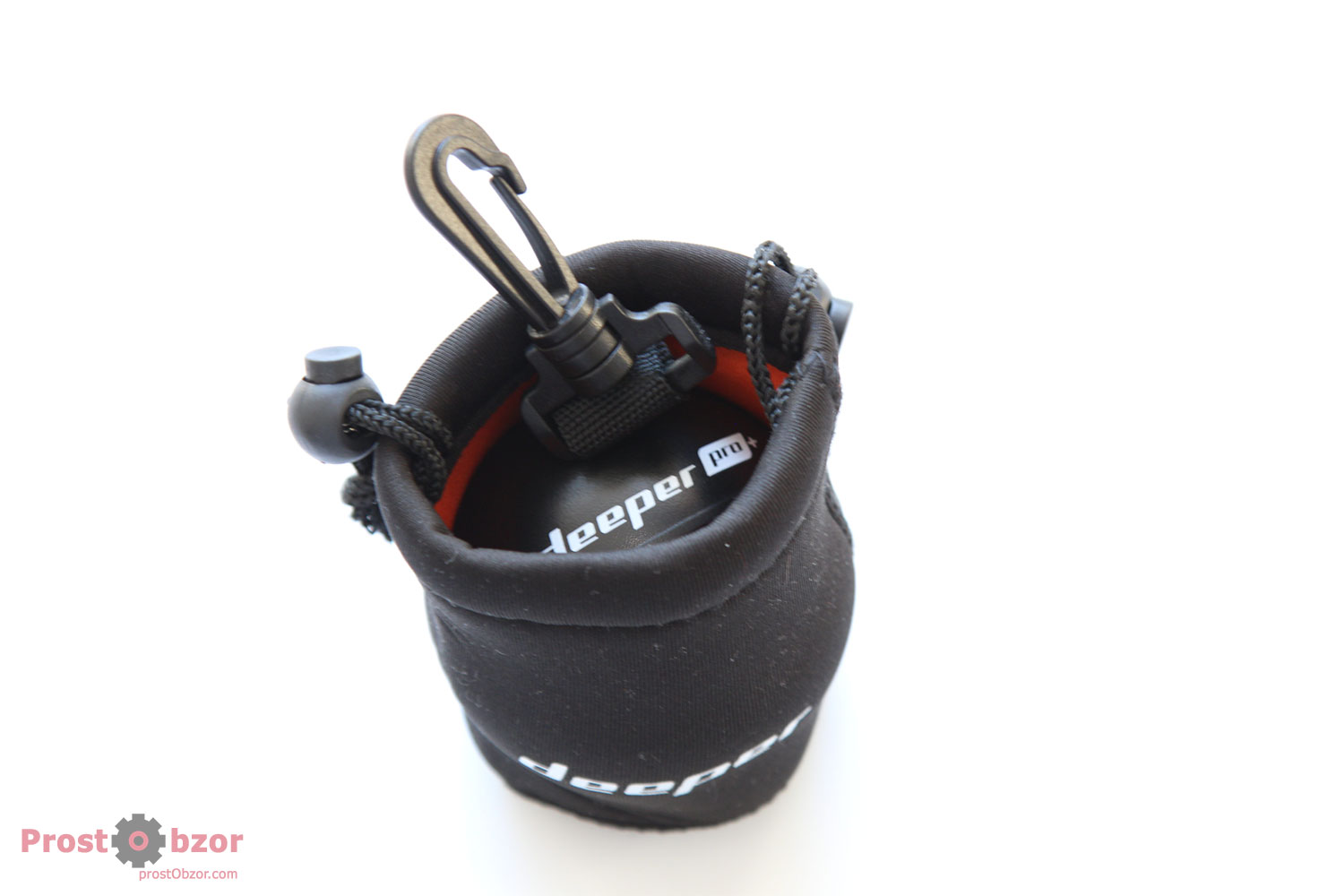

Чехол.

Неопреновый чехол который идёт в поставке пошит очень качественно.

Чехол удобен тем, что его удобно закрепить на поясе, если вы ходите по берегу и постоянно меняете насадки и сам эхолот.

Чехол для переноса эхолота

Вот и вся комплектация.

Ну а теперь давайте по порядку.

Я хочу просто рассказать про те вопросы, которые возникали у меня по мере знакомства и освоения прибора.

Вопрос 1: Как включать эхолот?

Я долго и мучительно искал кнопку включения прибора пока не добрался до инструкции. 🙂

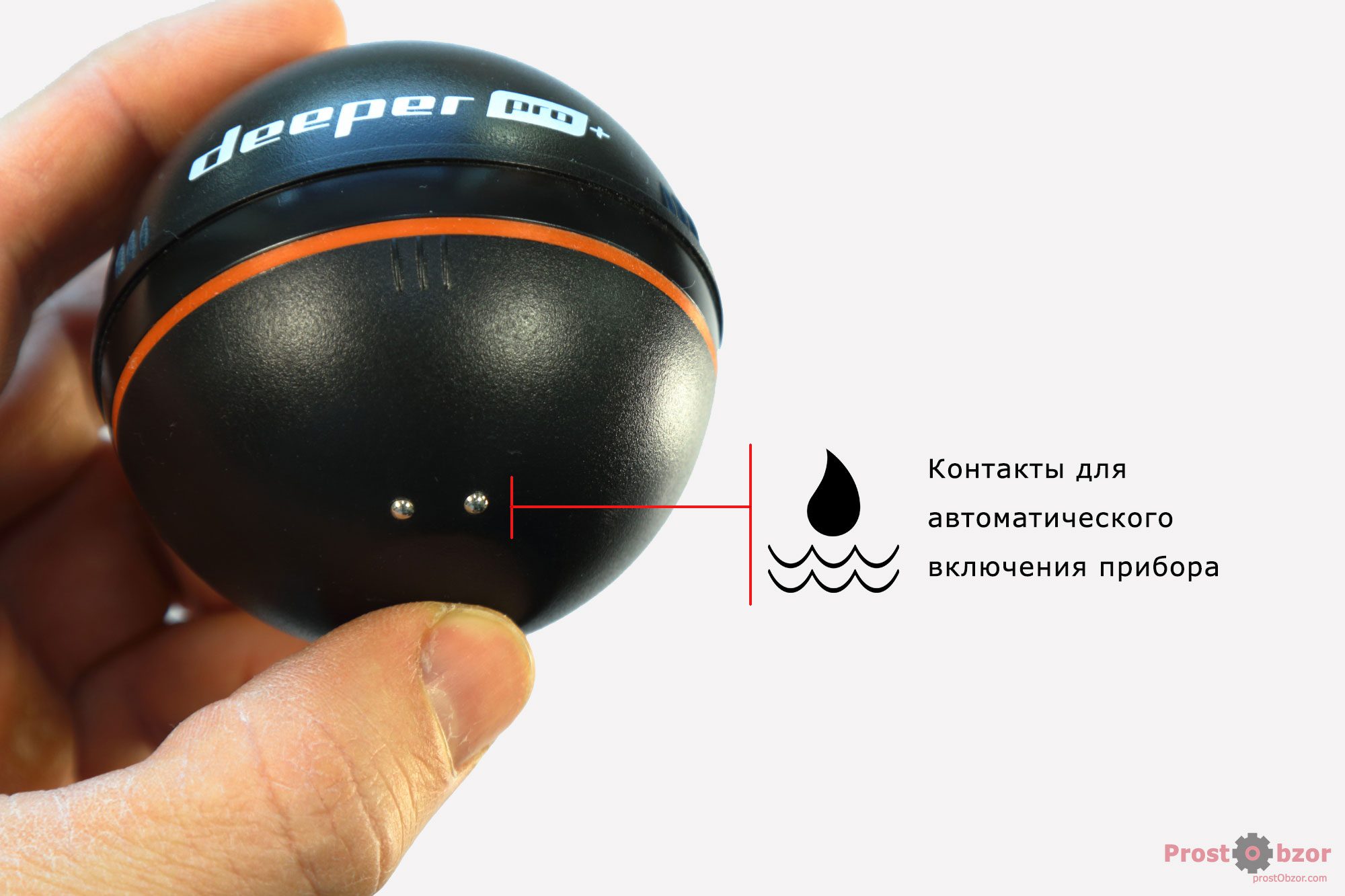

Оказывается, что эхолот включается сам автоматически. Два маленьких контакта на корпусе отслеживают воду и дают команду на включение.

Контакты для автоматического включения эхолота от воды

Вопрос 2: За что крепить эхолот, чтобы он не утонул?

Да ненужно этого делать 🙂

Сам прибор постоянно находится на плаву, как поплавок. Даже эхолот выскользнет из ваших рук на озере — будет постоянно плавать на поверхности воды.

Вопрос 3: Нужна ли лодка, чтобы использовать эхолот?

Зависит от того, насколько детальную карту водоёма вы хотите сделать, и какие места сканировать. Что мне понравилось больше всего, что вы можете обойтись без лодки.

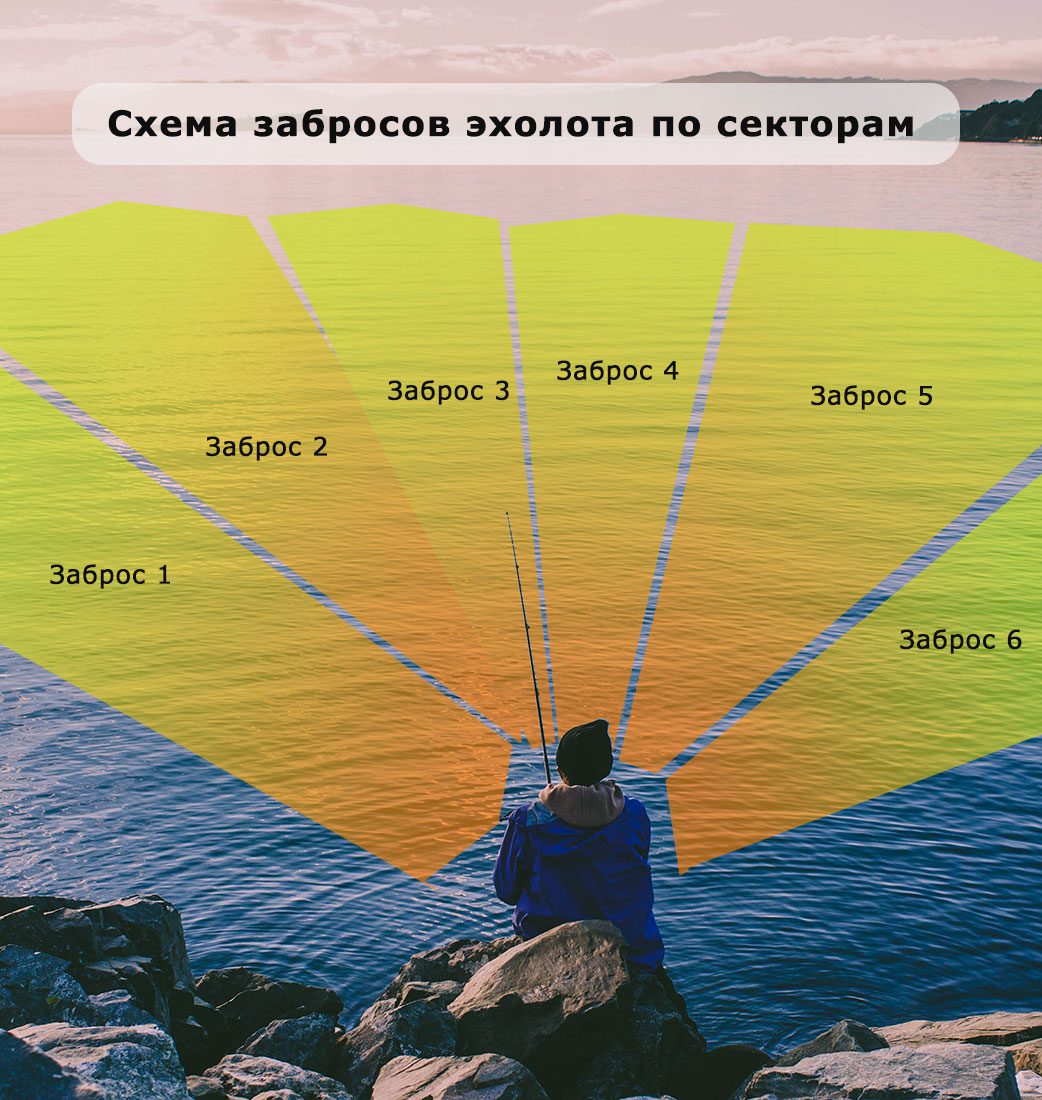

Вы можете сканировать дно и искать рыбу с помощью забросов по секторам. То есть, находясь на берегу в одной точке вы сможете веером делать забросы с эхолотом и подтягивать прибор к берегу. За время протяжки прибора по водоёму будет происходить сканирование.

В этом случае вы будете ограничены длиной вашего заброса, и дальностью работы WiFi ( до 100 метров).

Схема забросов эхолота Deeper PRO+ с берега

Вопрос 4: Нужно ли заказывать дополнительный дисплей для работы эхолота?

Нет не нужно. Зачем платить дополнительные деньги за дисплей, если он всегда у вас с собой!?

Я говорю про ваш смартфон.

Смартфон и эхолот Deeper PRO+ на зимней рыбалке

Подключение и работа с эхолотом осуществляется через WiFi.

Вопрос 4.1 Нужен ли Интернет для работы эхолота?

Пусть слово WiFi не вводит вас в заблуждение, что для рыбалки вам нужен Интернет или сотовое покрытие.

На природе WiFi используется только для передачи данных МЕЖДУ эхолотом и смартфоном.

Вам не нужно искать Интернет или разворачивать мобильную точку, чтобы эхолот работал.

То есть WiFi соединение эхолот — смартфон будет работать в лесу, на озере, то есть так, где даже нет мобильной связи.

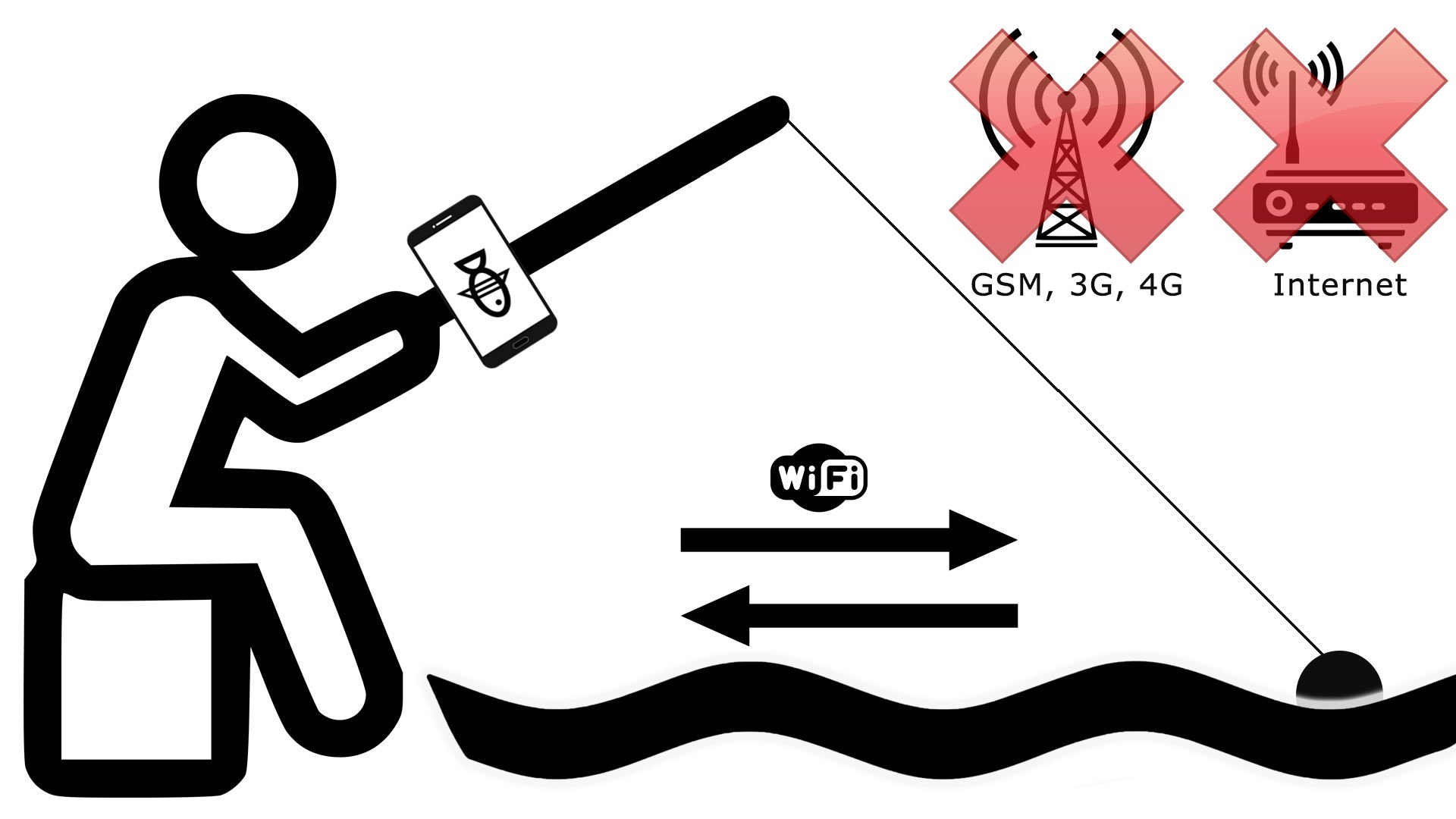

Не нужно GSM и Интернет для работы эхолота Deeper PRO +

Отображение данных, управление эхолотом и работа с картами происходит в программе Deeper в вашем смартфоне.

Решение на мой взгляд очень простое и элегантное. Производителю не нужно требовать дополнительную плату за комплектующие, а используя планшет с большей диагональю вы можете расширять свой экран.

От себя лишь скажу, что рыбачить и ходить по берегу с большим планшетом, удочками, снастями и эхолотом не очень удобно. Смартфон гораздо удобнее.

Вопрос 5: Какие ОС поддерживаются для смартфонов?

Поддерживаются телефоны на платформе Android (от версии 4.4 и выше ) и платформе IOS (от версии 11.0 ).

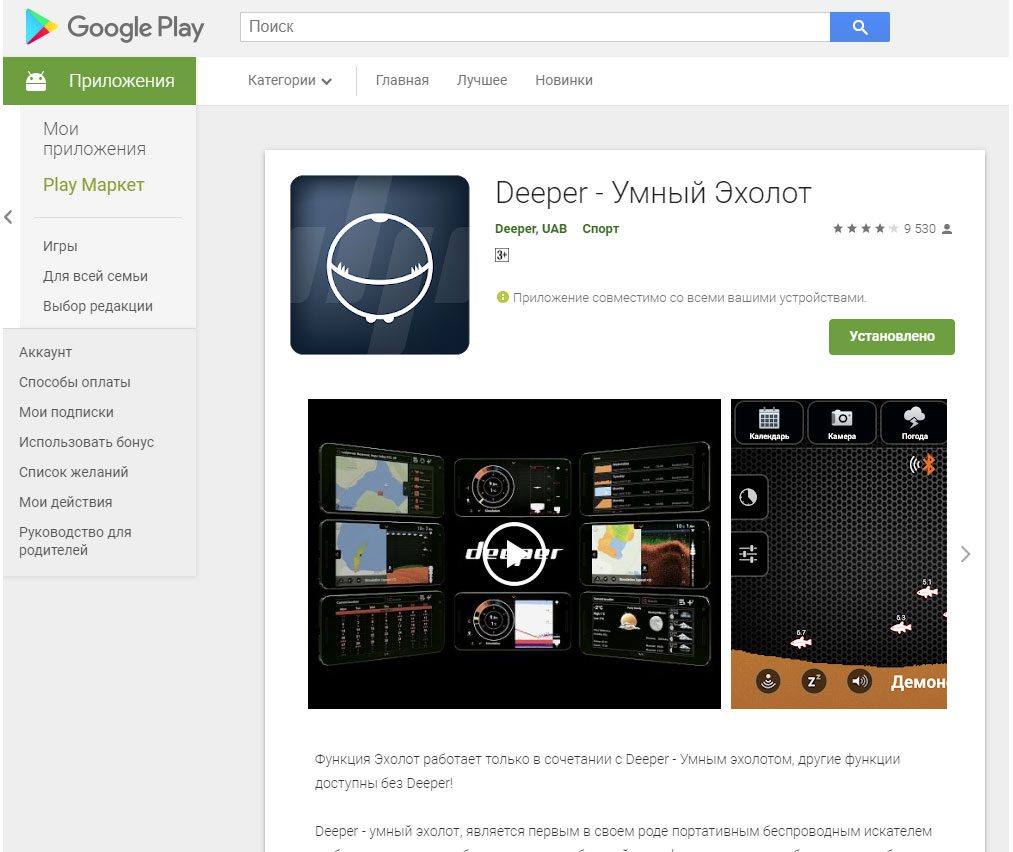

Программа Deeper для телефонов на платформе AndroidПрограмма Deeper для телефонов на платформе IOS

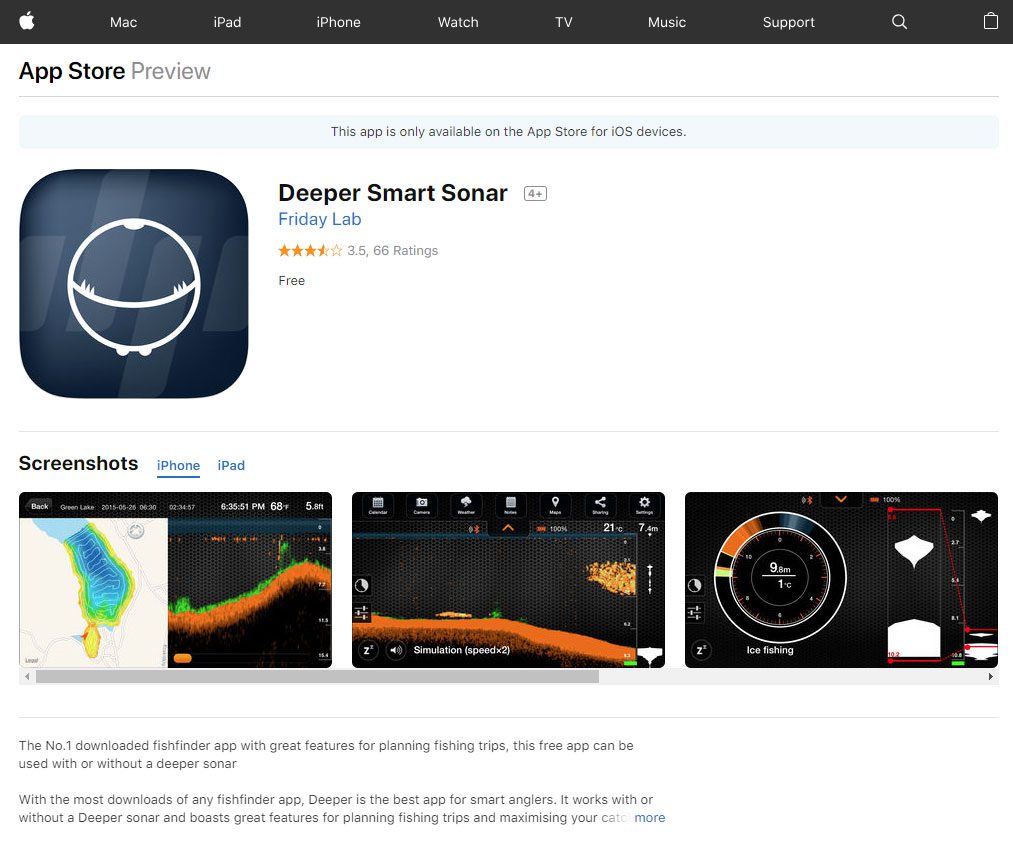

Программа для телефонов Android -Deeper PRO+ Программа для телефонов IOS -Deeper PRO+

Вопрос 6: Как рыбачить с лодки вместе с эхолотом?

Если у вас есть лодка вы сможете расширить дальность записи эхолота или просто найти нужно место на озере делая поиск рыбных мест и ям, где находится рыба переплывая по водоём.

Удобнее для этого докупить крепёжный кронштейн для лодки. Кстати, он продаётся отдельно.

Flexible Arm Mount 2.0Во время тестов я забыл своё крепление дома, так что мне пришлось смастерить, на скорую руку, конструкцию из селфи-палки.

Этот вариант работал вполне прилично, хотя использование крепёжного кронштейна за борт лодки будет гораздо удобнее.

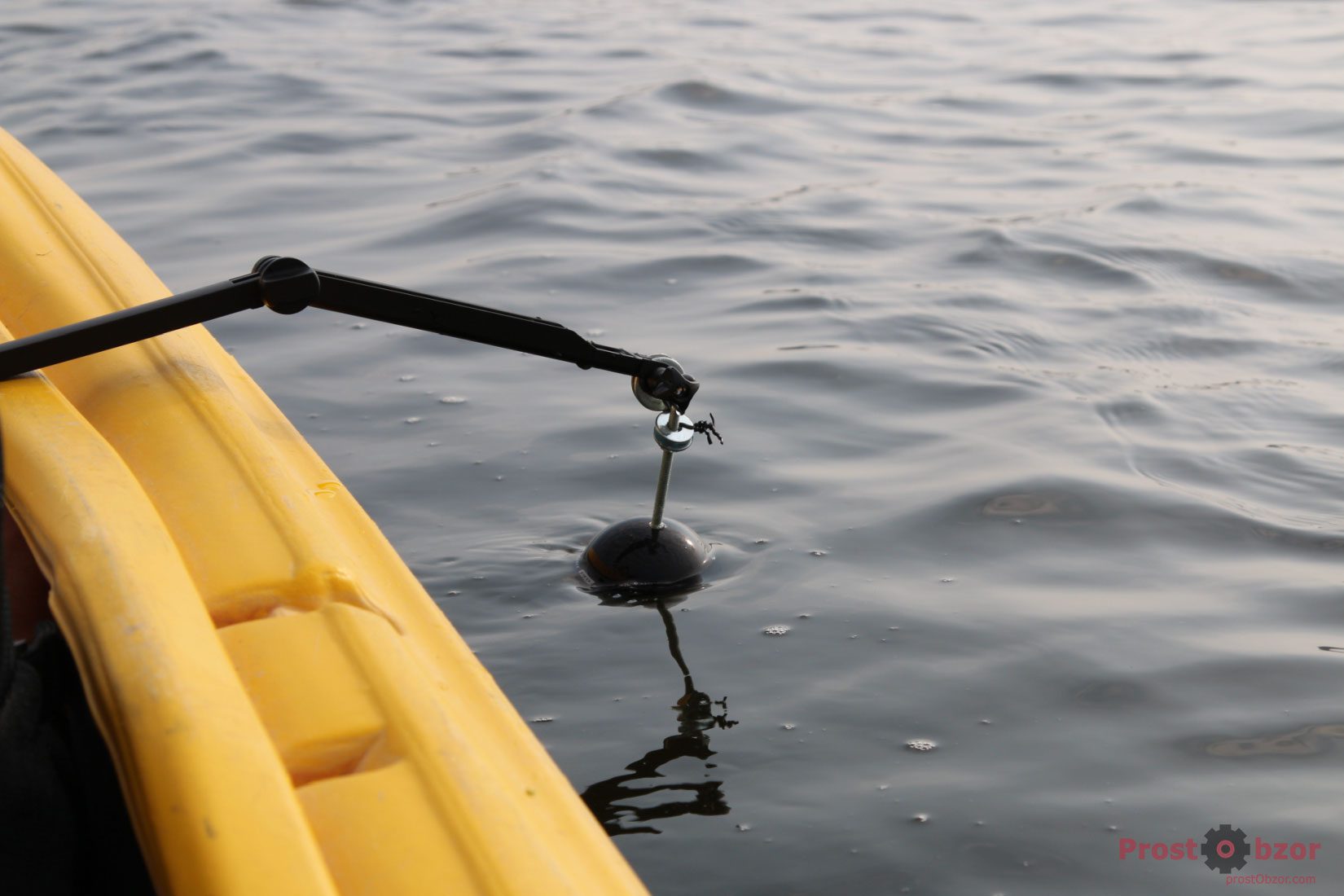

Я использовал прибор на каяке, так что дотянутся до воды мне было легко.

Крепление селфи-палки для эхолота Deeper PRO +

Наконец-то мне удалось построить подробную карту дна и увидеть ямы, где больше всего было рыбы.

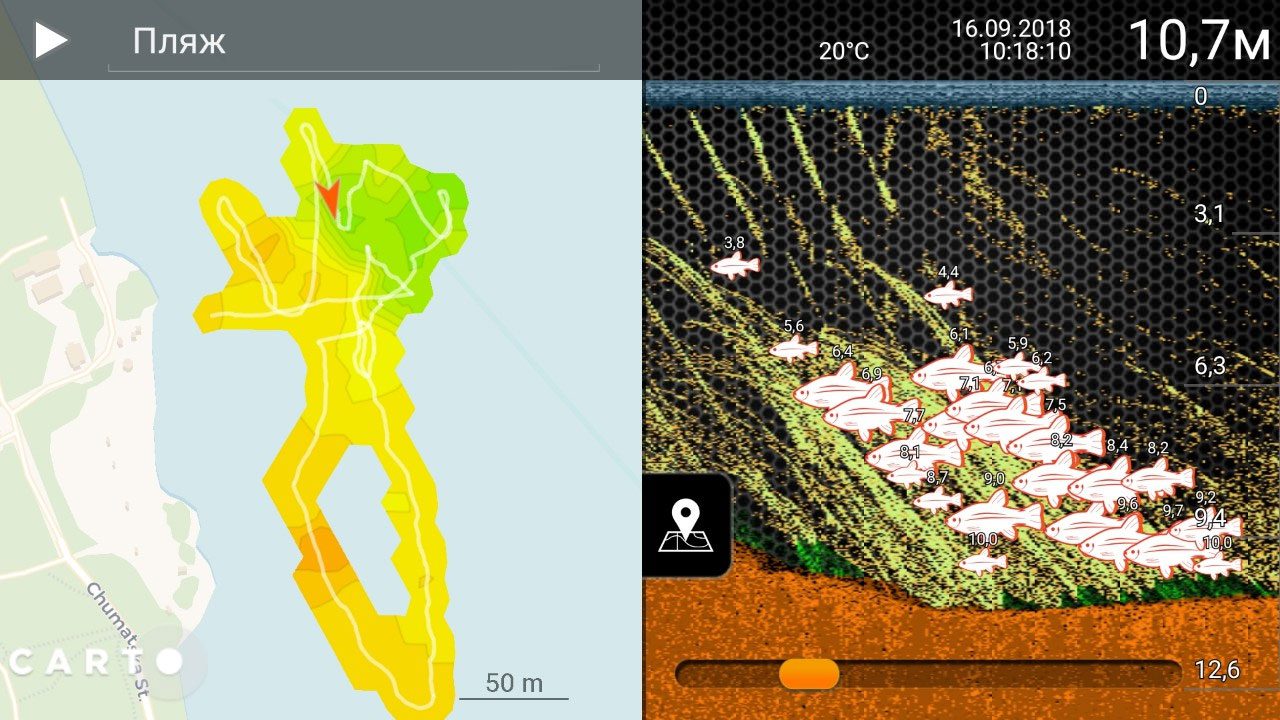

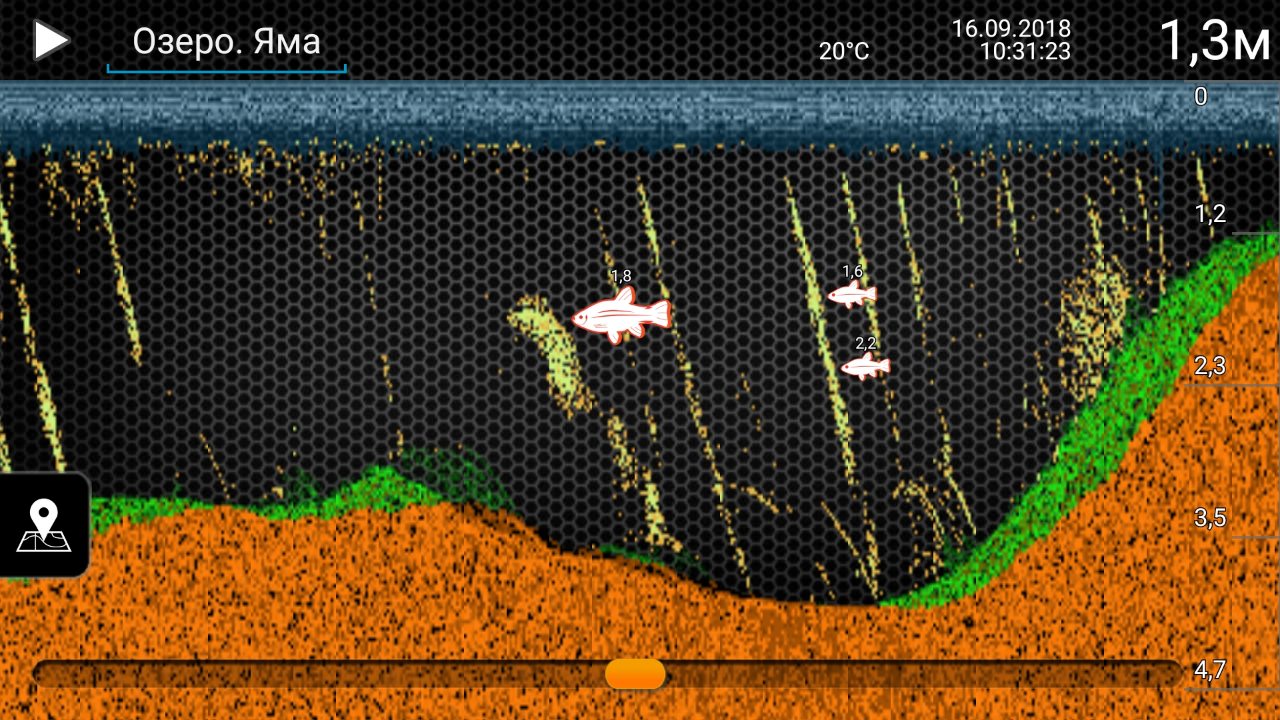

Фото ямы и карты с эхолота Deeper PRO +

Основы работы с эхолотами.

Прежде, чем рассказывать про функционал прибора позвольте пояснить некоторые тонкости работы прибора.

Измерение глубины.

Если вы хотите получить рельеф дна и его структуру вам нужно двигать эхолот по поверхности воды.

В этом случае вы сможете получить визуальное представление дна как графически в виде увеличения и уменьшения глубины так и с помощью цифр.

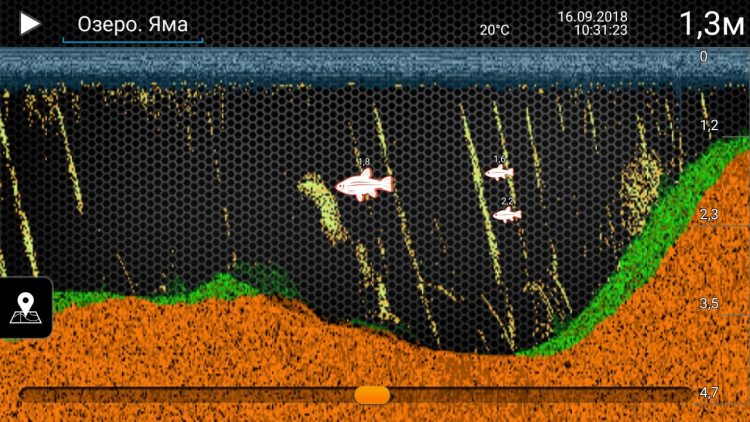

Пример изменения рельефа дна ри работе эхолота Deeper PRO +

Если вы остановитесь — эхолот будет постоянно показывать постоянную глубину, так  как прибор будет сканировать именно одно место куда направляется луч.

Что в глубине?

С помощью эхолота можно узнать структуру дна. Илистое дно или каменистое. Как это работает?

Отправленный сканирующий луч будет по разному отражаться от дна, в зависимости от структуры грунта.

Причём, тип дна будет окрашиваться на экране  разной цветовой интенсивностью.

Мягкое, илистое дно будет отображаться тускло-коричневым цветом, а твёрдое дно — будет показываться оранжевым цветом.

Водоросли, бревна и ветки — зелёным цветом.

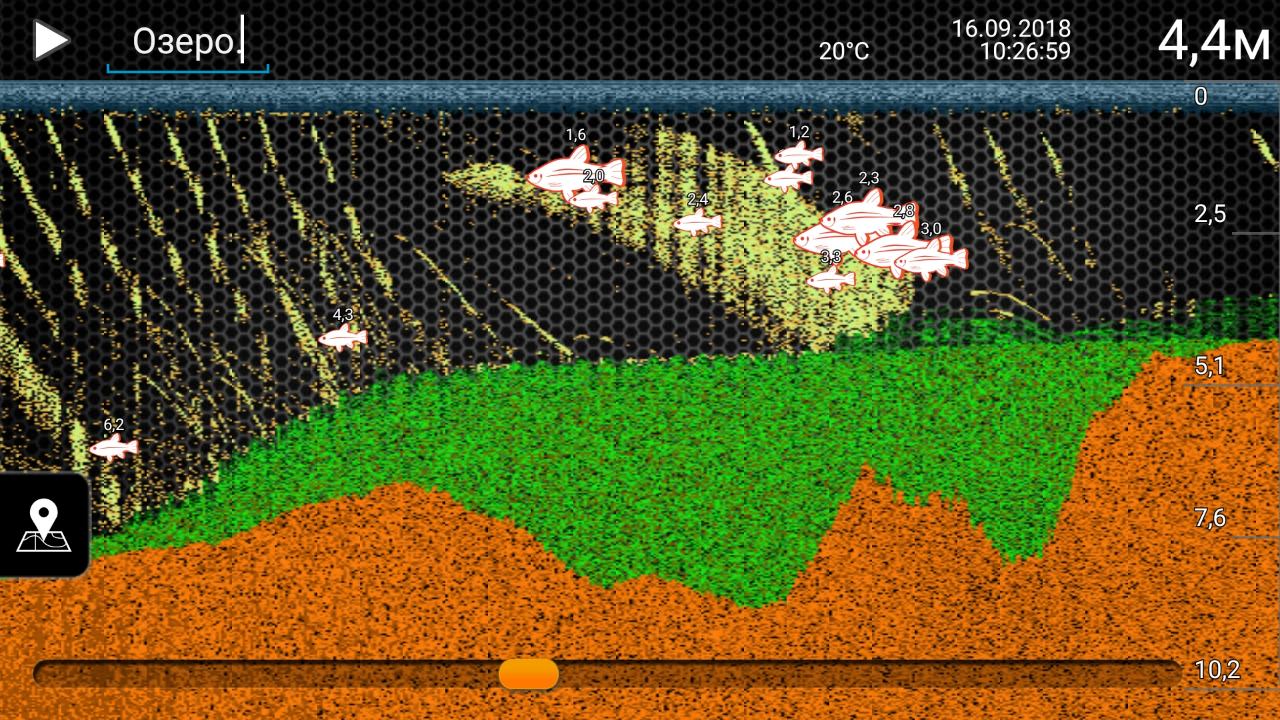

Пример дна и ямы при работе эхолота Deeper PRO +

Рыба не всегда находится под эхолотом!

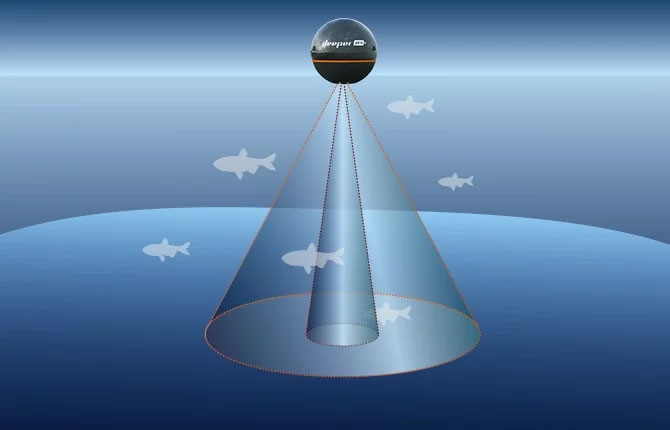

Любой сонар или эхолот отправляет сканирующий луч в воду в виде конуса. Это означает, что вся рыба, которая находится в зоне действия данного луча будет видна при сканировании.

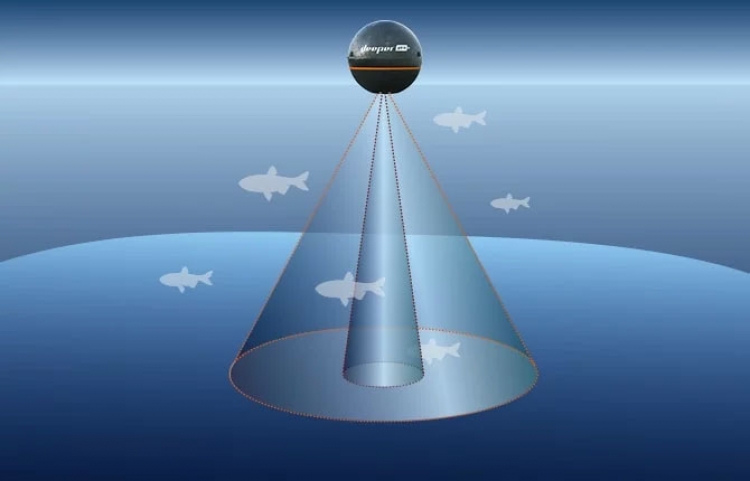

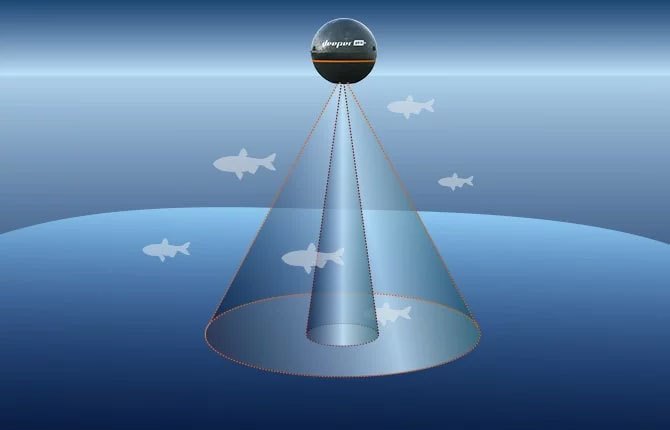

Примеры сканирования лучей в воде эхолота Deeper PRO+

Как же тогда сканировать водоём: Широким или узким лучом?

Эхолот работает на двух частотах:

— Узкий луч (290 kHz, 15 градусов).

Кстати, сканирование узким лучом делать для больших глубин и точного поиска рыбы. В этом случае удастся получить лучшую точность.

— Широкий луч (90 kHz, 55 градусов).

Сканирование широким лучом от 40 до 60 градусов лучше использовать для больших площадей и для мелких водоёмов, если вы хотите быстро получить сразу информацию по структуре дна и глубине. Но детализация тут будет хуже.

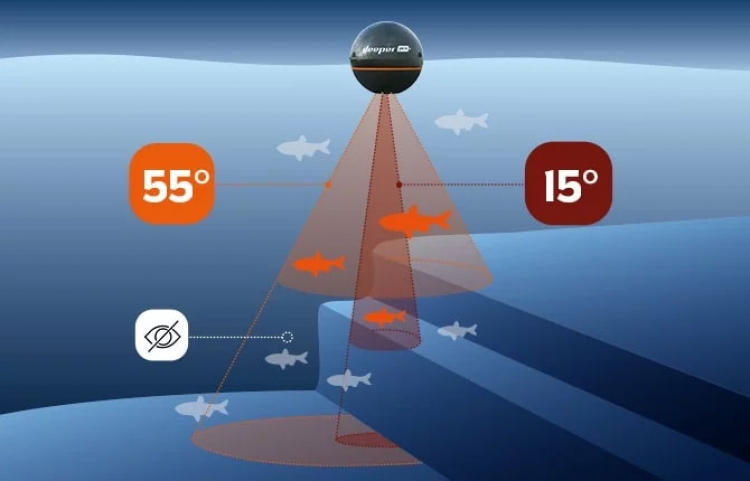

Примеры поиска рыбы разными типами лучей

Кстати, выбор настроек режимов работы удобно настраивается в программе Deeper.

ЗИМНЯЯ РЫБАЛКА С ЭХОЛОТОМ Deeper PRO+

Этой зимой смог протестировать эхолот в режиме флешера.

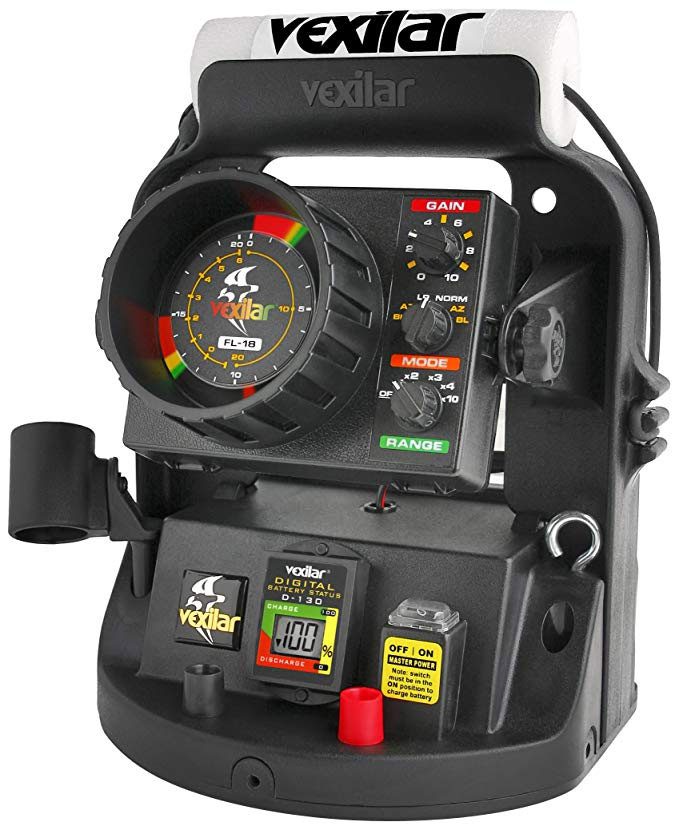

Флэшер — это стационарный прибор, который специфически отображает информацию по дну, рыбе практически без задержек. Масса данного прибора довольна большая, передатчик и сам управляющий блок подключаются проводами.

флэшер VEXILAR FL-18

Кто работал с устройствами фирм HUMMINBIRD, VEXILAR, MarCum с недоверием будут говорить что эхолоты не могут быть флешерами, ведь они предназначены только для сканирования воды на движущихся объектах.

А вот Deeper PRO+ как раз может!

Как происходит зимняя рыбалка?

Опускаем эхолот в лунку, опускаем мормышку в лунку, запускаем сканирование узким лучом (для большей точности, чтобы видеть рыбу именно под лункой) и изучаем ситуацию.

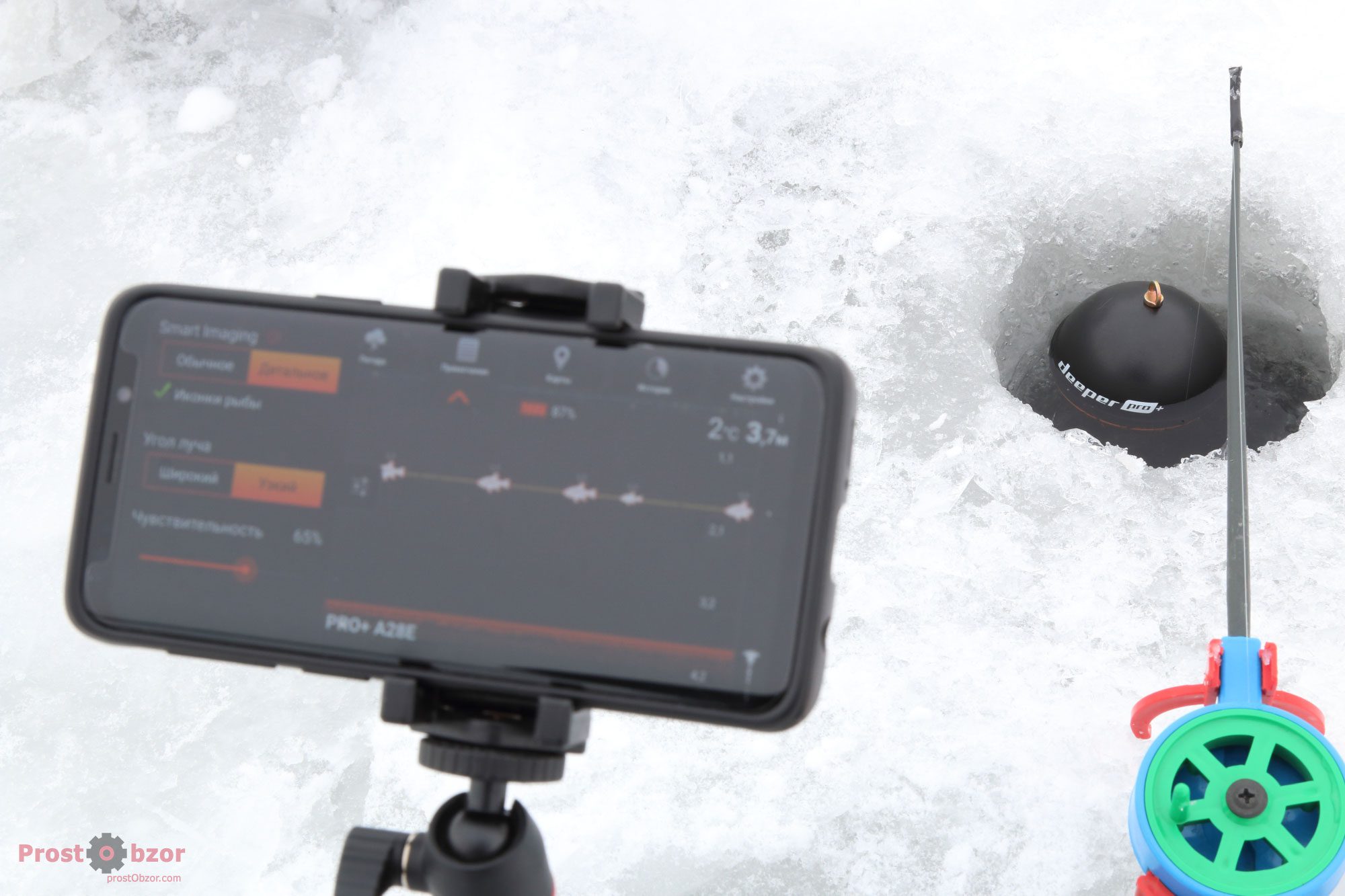

Зимняя рыбалка с эхолотом Deeper PRO+

Я просидел на морозе почти весь световой день, переходил от лунки до лунки — эхолот проработал без проблем.

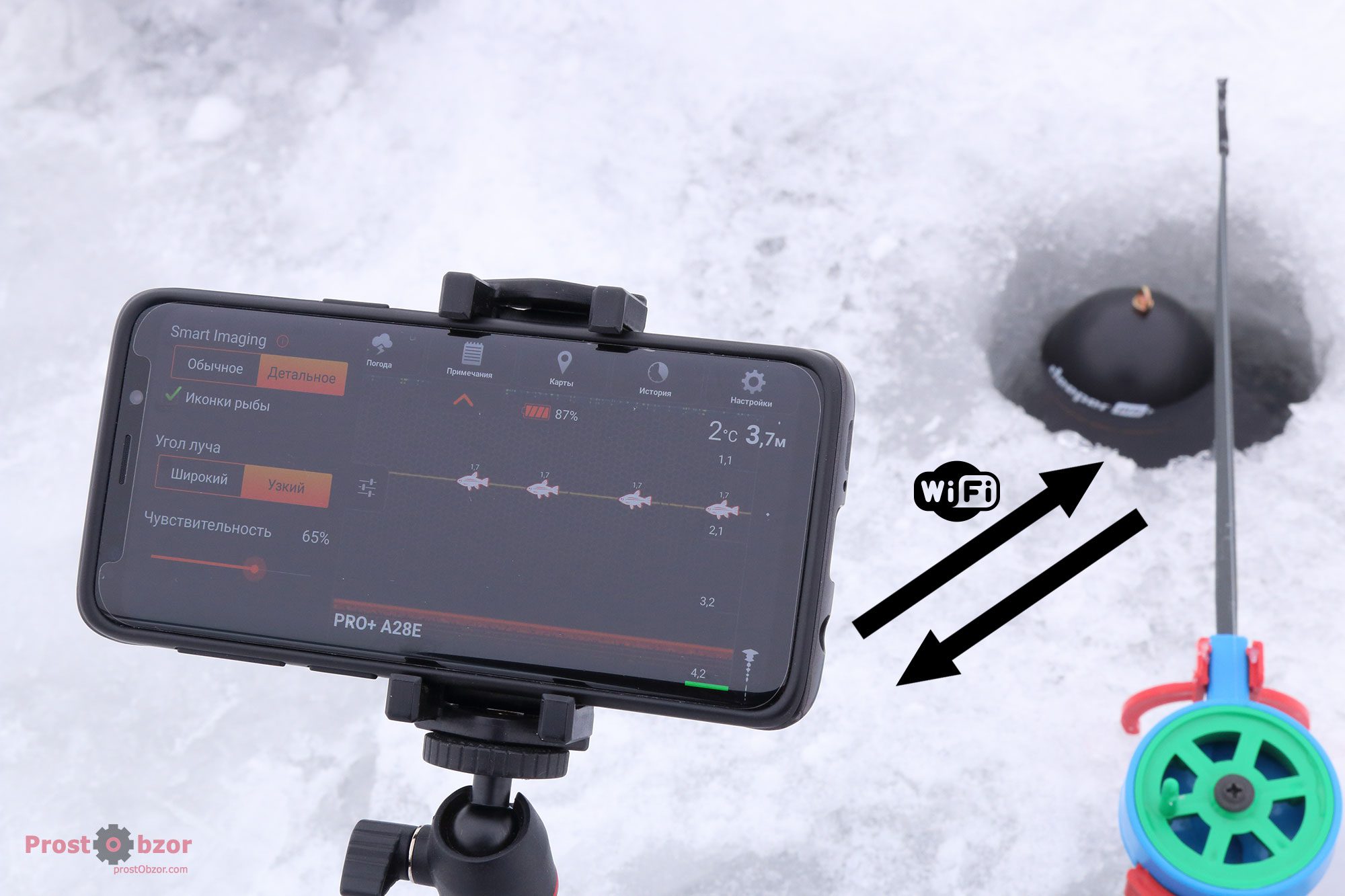

Для зимней рыбалки пригодилась и селфи-палки с триподом. Удобно закрепить телефон на этом устройстве, чтобы руки были свободны для зимней удочки. А вот такое приспособление на сайте производителя для зимы я не нашёл.

Установка смартфона для зимней рыбалки

Давайте теперь перейдём к софту.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

Понравился интерфейс программы Deeper!

Все пункты понятны и доступны для понимания даже без инструкции.

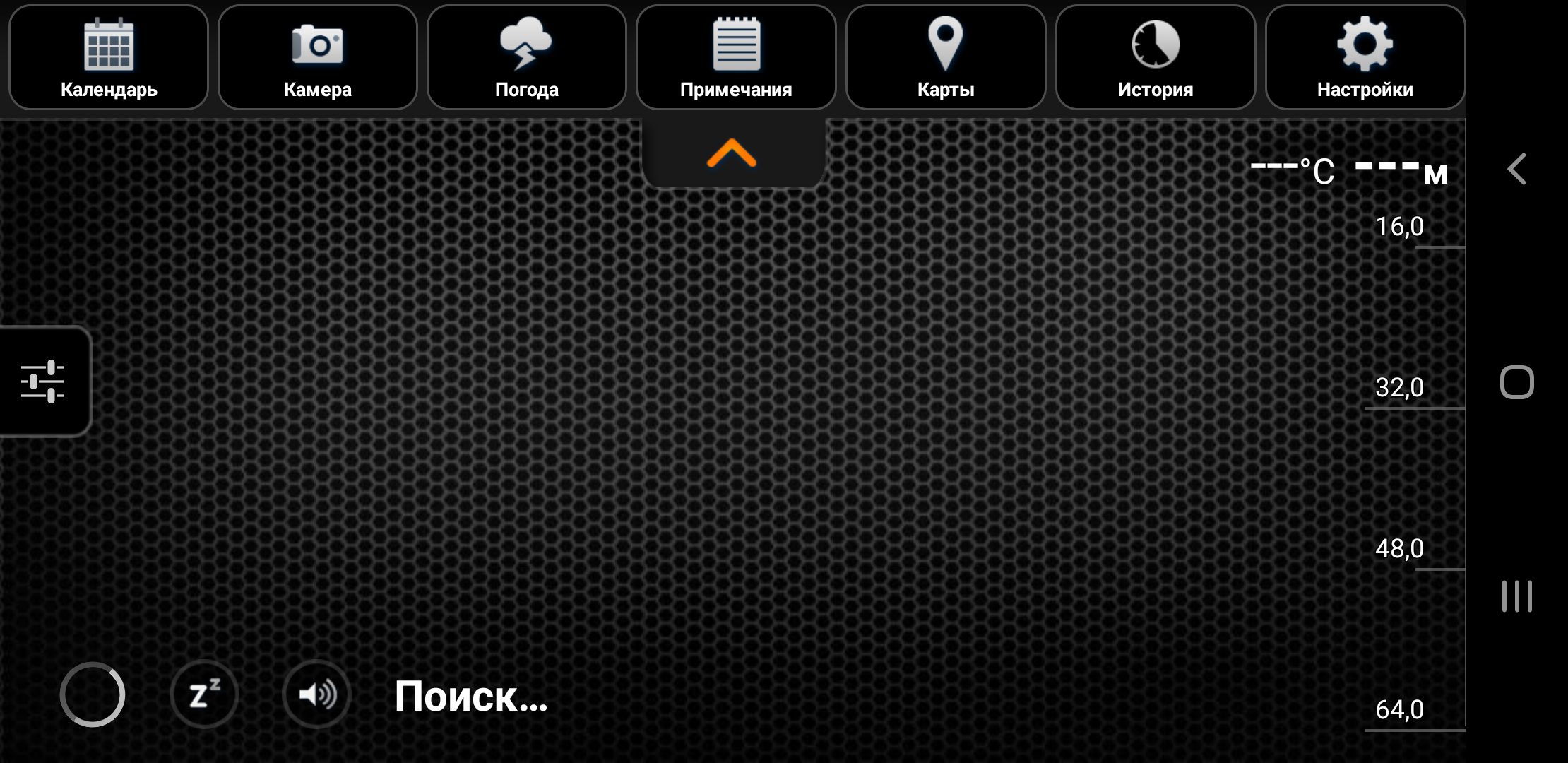

Главное окно программы Deeper

Помимо управления настроек Эхолота

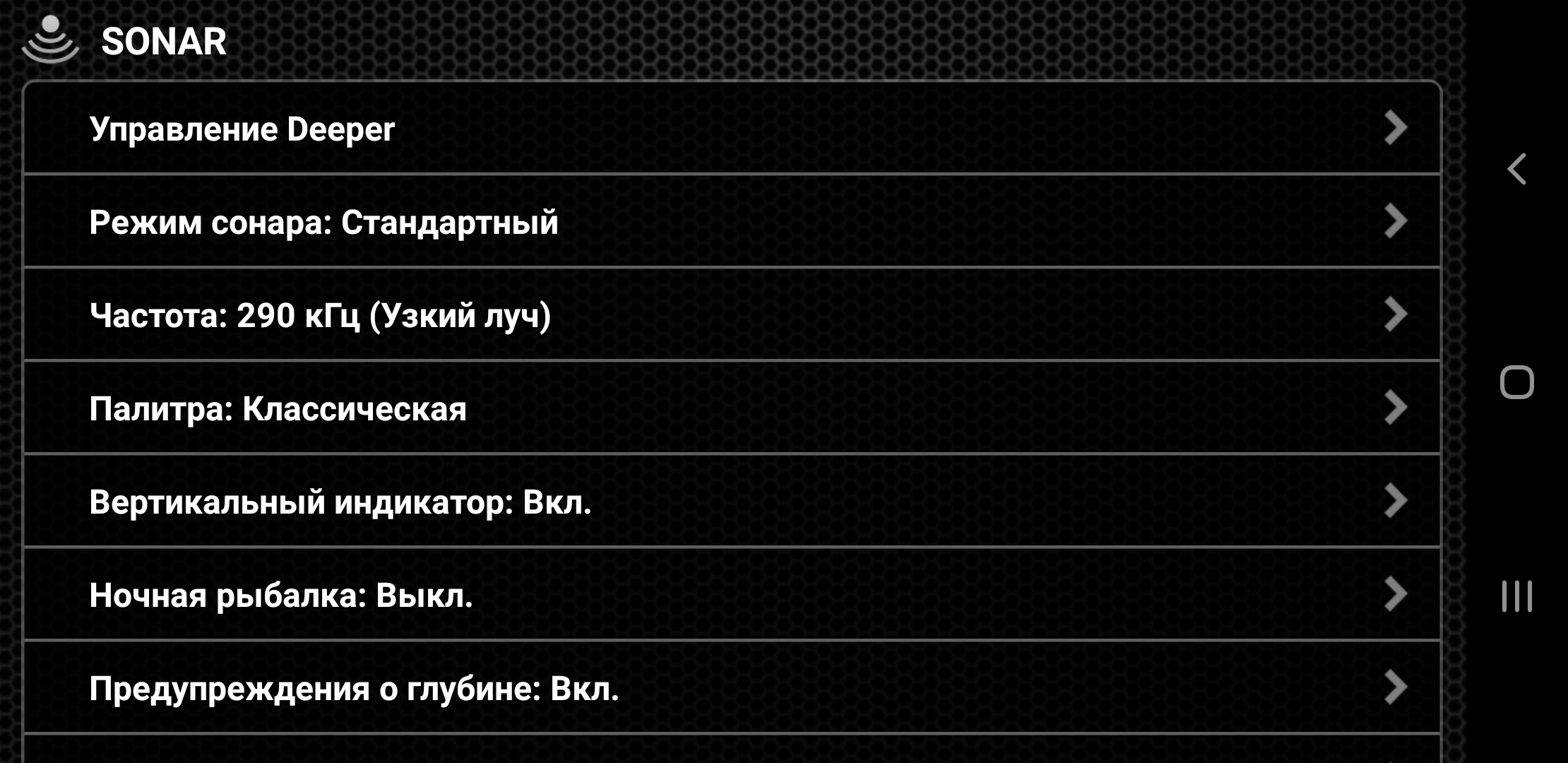

Настройки режимов программы Deeper

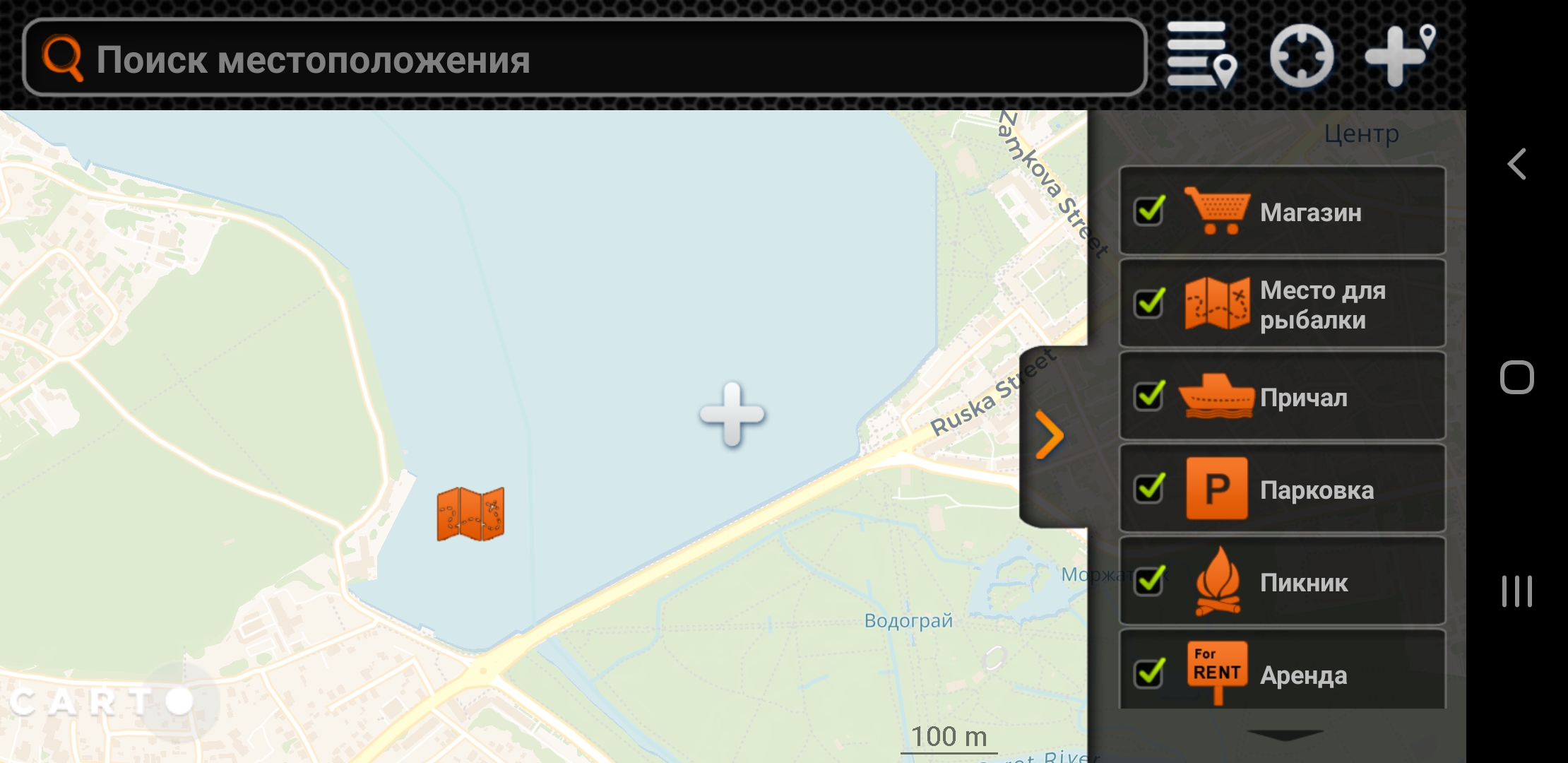

в программе можно накладывать ваши данные сканирования и рыбные места на карту.

Пример точек на карте в программе Deeper

Есть возможность пролистать записанные эхолотом Deeper PRO+ рыбалки и просмотреть свои сканирования водоёма. Причём, можно параллельно смотреть дно, расположение рыб, карту водоёма и пути проводки эхолота по водоёму.

Фото ямы и карты с эхолота Deeper PRO +

Причём, карты можно закачать дома он-лайн и использовать их на рыбалке без подключения к Интернету.

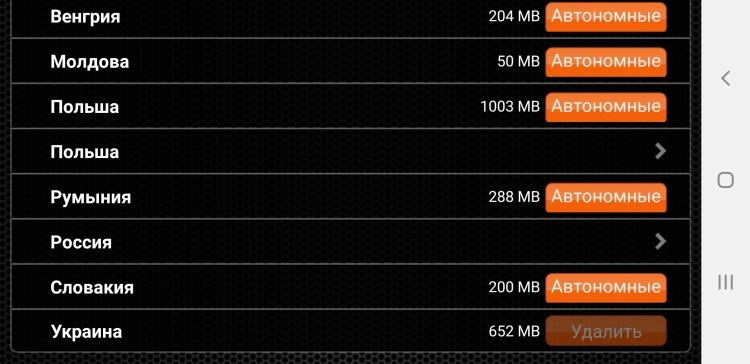

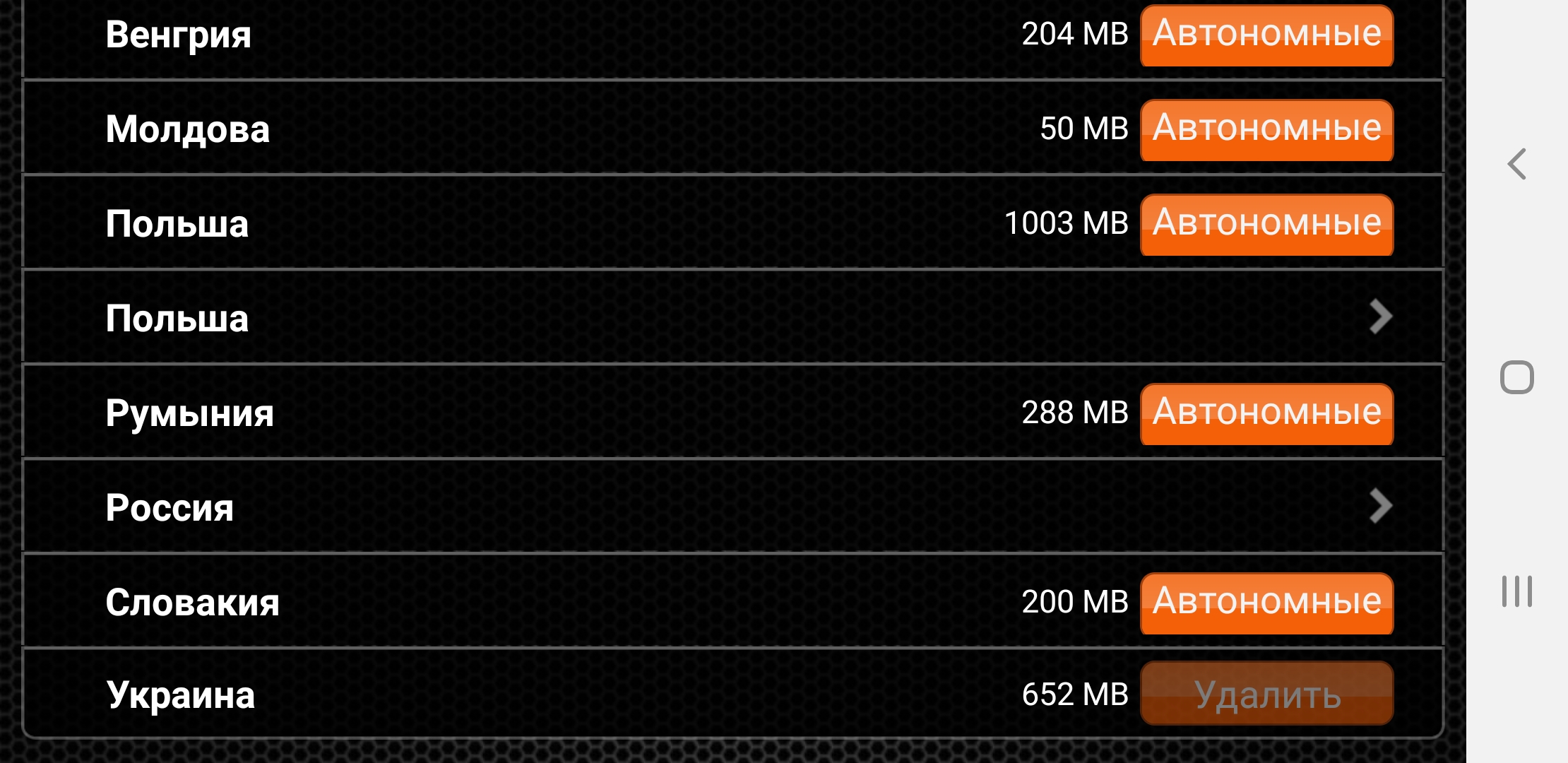

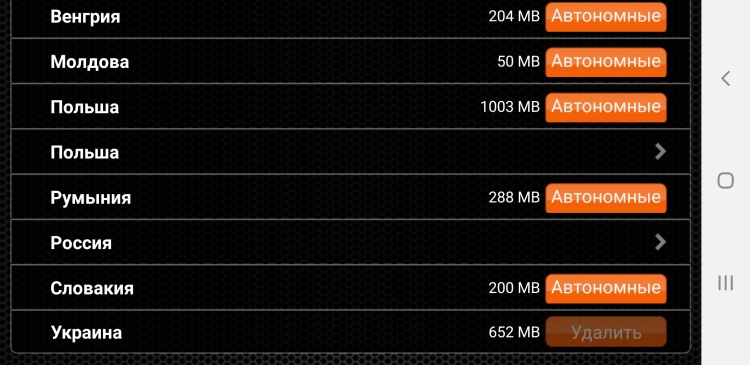

Список оф-лайн карт в  программе Deeper

Карты разбиты по регионам. Помимо стран Восточной Европы, присутствуют из стран СНГ: Беларусь, Россия, Украина, Молдова.

В общем карты доступны по всему миру. Их можно скачать дома и установить в телефон заранее до рыбалки.

Он-лайн сервис карт и хранения ваших точек Lakebook maps.deepersonar.com позволяет просматривать ваши рыболовные приключения он-лайн.

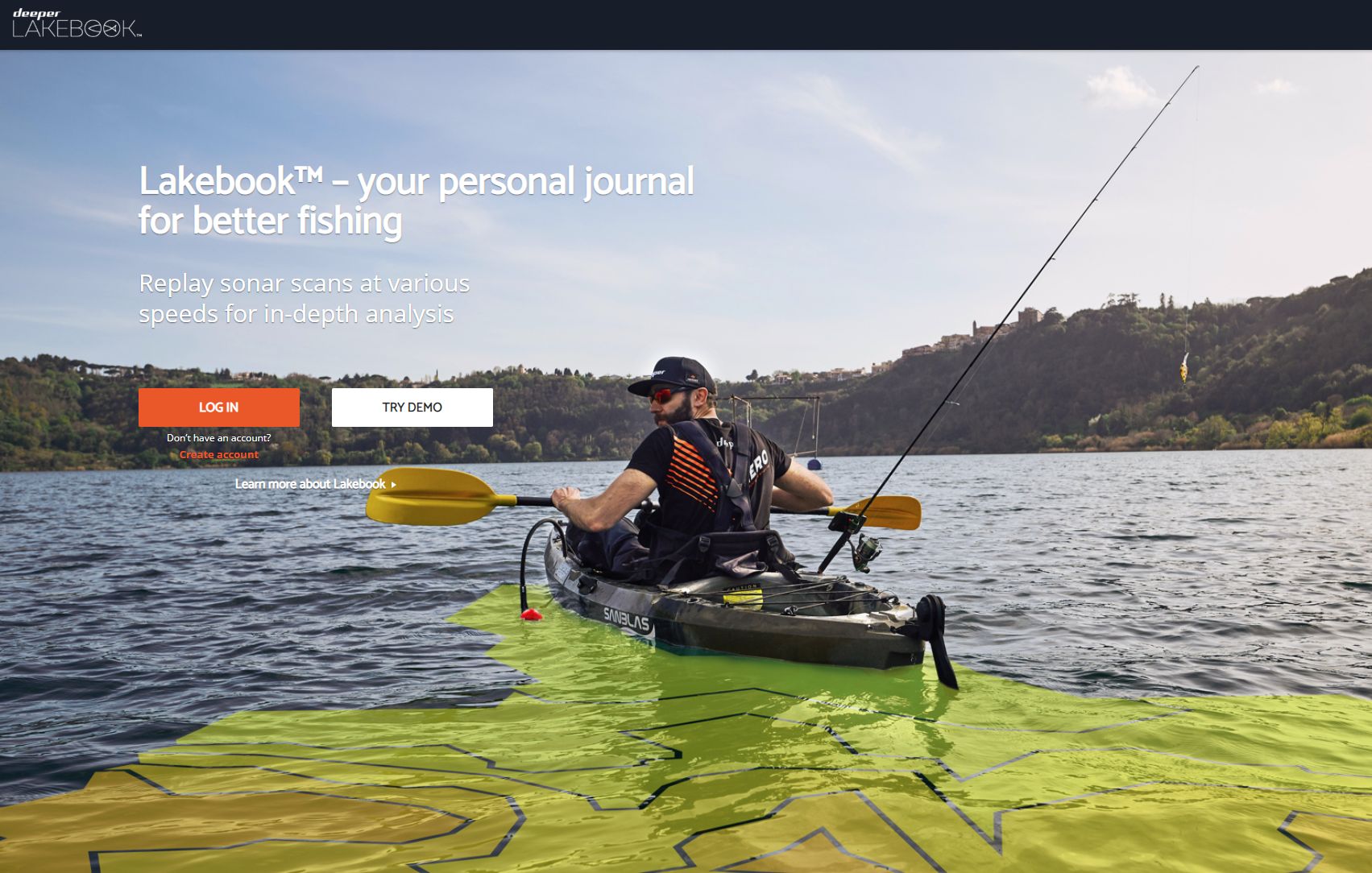

Сервис картографии lakebook

Выводы:

Плюсы эхолота Deeper PRO+

Плюсы эхолота для рыбалки Deeper PRO+
  1. Маленький размер и простора запуска прибора, возможность использования экрана вашего смартфона.
  2. Работает БЕЗ проводов — то есть только сам эхолот и телефон. Очень удобно. Все данные передаются по WiFi
  3. Отмечу дополнительно возможность записи маршрутов сканирования эхолота через GPS и сохранения рыбных точек. Реально классная опция.
  4. Есть возможность загрузки оф-лайн карт для использования на рыбалке, если нет Интернета.
  5. Минимум кнопок и переключателей — включил и работай. Все настройки можно делать через экран телефона.
  6. Качество сборки всего изделия и аксессуаров. Пластик качественный, нигде нет швов или других артефактов монтажа.
  7. Сервис картографии от Deeper может складывать мои фрагменты карт в одну общую карту. Это удобно, если я рыбачу на одном озере в разных местах. За некоторое время я получаю полную карту берегов и самого водоёма.
  8. Очень логичный и понятный сайт эхолота Deeperdeepersonar.com. Здесь я нашел ответы практически на все мои вопросы.

Минусы эхолота Deeper PRO+

Минусы эхолота для рыбалки Deeper PRO+
  1. Высокая цена? Не думаю что это дорого для такого широкого функционала данного устройства.
  2. Приходится изучать тонкости работы, чтобы получить более качественный результат сканирования рыбы (типы лучей, как понимать результаты сканирования).
  3. Было бы здорово, чтобы ёмкость аккумулятора была хотя бы до 1000 мАч. Хотя понимаю, что это бы привело к удорожанию прибора и увеличению веса гаджета.
  4. А как менять аккумулятор? Можно ли это сделать или нет — этой информации я пока не нашел. Вещь то хорошая — я хочу использовать эхолот долго. Что будет с батарей через 5 лет?

В заключение скажу, что в общем я доволен этим прибором. Я бы рекомендовал эту модель для тех рыболовов, которые с интересом используют новинки и новые методы рыбалки.

А те, кто не хочет использовать такие устройства — сидите у берега, ждите рыбу и поклёвку! 😉

В статье использовались схемы компании Deeper – за что им большое спасибо — deepersonar.com

Интересные статьи Материалы по теме:

web инструкция Домашняя страница эхолота Deeper PRO+

PDF инструкция PDF инструкция по работе с эхолотом Deeper PRO+

Где купить технику Garmin? Где купить часы Garmin?

Где купить часы Garmin в России?Где купить часы Garmin в Украине?

Социальные группы проекта  prostobzor.com

Хотите задать вопрос?

Facebook группа сайта ПростОбзорВконтакте группа сайта ПростОбзор
